Dettagli:
|
| Compressore: | Marca francese di Tecumseh, marca della Germania | Gamma di umidità: | 20%-98%RH |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | Potere: | AC380V |
| Parola chiave: | Camera di prova ambientale | Gamma di temperature: | -70℃~200℃ |
| Accuratezza di controllo di umidità: | Destra di ±3.5%. | Tempo della prova: | 1~9999 minuti (regolazione arbitraria) |
| Evidenziare: | Camera di prova di umidità di temperatura,Camera di umidità di temperatura |
||

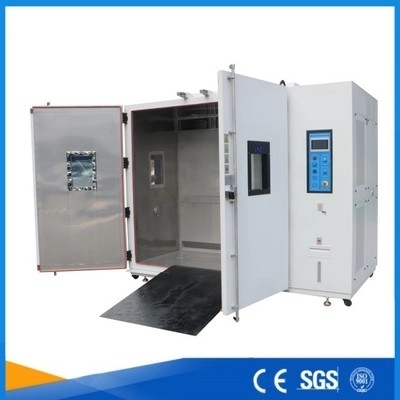

Passeggiata massima minima di umidità di temperatura in camera di prova ambientale 6m3 AC380V
Caratteristiche:
1. Il sistema di prova ha avanzato e progettazione strutturale ragionevole, processo di fabbricazione standardizzato, il bello aspetto e l'aspetto generoso.
2. Le componenti funzionali principali della camera di prova sono quelle bollate di fama mondiale. La camera di prova ha migliore controllo di rumore e del risparmio energetico.
3. La corrispondenza delle componenti e dell'assemblea è buona. Le componenti funzionali principali sono importate dalle società internazionalmente bollate, che migliora la sicurezza e l'affidabilità della camera di prova e possono assicurare il lungo termine, scopi ad alta frequenza di uso.
4. L'attrezzatura ha la buona operabilità, la manutenibilità, la buona stabilità di temperatura e durevolezza, la buona prestazione della sicurezza. Non inquina l'ambiente e non mette in pericolo le sanità.
Norme & clausole aderite:
IEC60068-2-1: 2007 «Prova-parti ambientali 2-1: Prova-prova A: Freddo, IDT»
IEC60068-2-2: 2007 «Prova-parti ambientali 2-1: Le prove verificano il calore B-asciutto, IDT»
IEC60068-2-30: 2005 «Prova-parti ambientali 2-30: Db della Prova-prova: Calore umido, ciclico (ciclo 12h+12h), IDT»
IEC60068-2-78: 2012 «Prova-parti ambientali 2-78: Carrozza della Prova-prova: Calore umido, stato di stabilità, IDT»
Panoramica dell'attrezzatura:
Questa camera di prova simula l'ambiente variabile di umidità e della temperatura per i prodotti o i materiali. È ampiamente usata nella prova di adattabilità di elettrico, elettronica, strumento e metro ed altre parti del prodotto nell'ambito del livello e bassa temperatura ed ambiente umido durante lo stoccaggio, trasporto ed uso, determinare l'adattabilità della temperatura dei prodotti o i materiali di cui sopra al livello e bassa temperatura ed ambiente umido, particolarmente per i cambiamenti di elettrificazione del prodotto nella prestazione e nelle proprietà meccaniche.
Parametri tecnici:
| 1. Limitazione del campione | Questa camera di prova proibisce: Prova o stoccaggio dei campioni infiammabili, esplosivi e volatili della sostanza Prova o stoccaggio dei campioni delle sostanze corrosive Prova o stoccaggio dei campioni biologici Prova o stoccaggio di forti campioni elettromagnetici di fonte dell'emissione Prova o stoccaggio dei campioni del materiale radioattivo Prova o stoccaggio dei campioni della sostanza altamente tossica Prova o stoccaggio dei campioni che possono produrre infiammabile, esplosivo, volatile, altamente tossico, il corrosivo ed i materiali radioattivi durante prova o lo stoccaggio |
| 2. Volume, dimensione e peso | |
| 2,1 volume contento di termine nominale | ³ di 6M |
| 2,2 dimensione interna della camera | Mm× H (2000) millimetri del ×W di D (2000) millimetri 1500) ( |
| 2,3 dimensioni esterne | Mm× H (2450) millimetri del ×W di approssimativamente D (3750) millimetri (2120) |
| 2,4 pesi | Approssimativamente 1500KG |
| 3. Prestazione | |
| 3,1 gamma di temperature | Gamma di temperature: - 50 ℃~+120℃ |
| 3,2 gamma di umidità |
(20 ~ 98) % di RH (riferisca al grafico controllabile di gamma di umidità e della temperatura, al carico termico non attivo e bagnato)

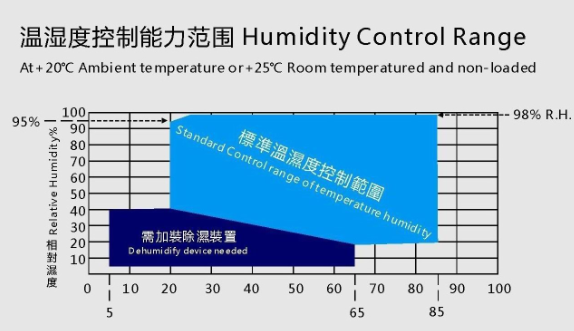

Grafico controllabile di gamma di umidità e di temperatura |
| 3,3 fluttuazione di temperatura | ≤±0.5℃ (la fluttuazione della temperatura è metà della differenza fra la temperatura massima misurata e la temperatura minima al punto centrale) |
| 3,4 uniformità di temperatura | ±2.0℃ (l'uniformità della temperatura è la media aritmetica della differenza fra il più alta e temperatura più insufficiente misurata in ogni prova) |
| 3,5 errore di temperatura | ±2.0℃ |
| 3,6 tempo di riscaldamento | +20℃~+120℃≤45min (a vuoto non lineare) |
| 3,7 tempo di raffreddamento | +30℃~-50℃≤75min (a vuoto non lineare) |
| 3,8 errore di umidità relativa (Attenui il calore solo) |
±3%RH |
|
3,9 rumore di lavoro
|
Suono level≤75dB (Misurato in una stanza insonorizzata con una temperatura ambiente 25 di ° C e dell'eco basso; facendo uso di una ponderazione, il valore medio di 8 punti è provato; ogni punto di prova è di 1 metro a partire dalla fonte di rumore e di 1 metro a partire dalla terra) |
| 4. Caratteristiche strutturali | |
|
4,1 materiale
|
1. Materiale della parete esterna: Piatto d'acciaio laminato a freddo, marinante e fosfatizzante la pittura avanzata di cottura della polvere materiale della parete 2.Inner: Piatto di acciaio inossidabile di SUS304# 3. materiale di isolamento della camera: schiuma di poliuretano + fibra di vetro rigide |
| 4,2 parti della presa d'aria | Ventilatore centrifugo; lo scarico dell'aria può regolare il volume di aria, l'altezza ed il volume di aria di ritorno |
| 4,3 porta | La doppia porta a battente aperta, adotta la maniglia senza reazione della presa, fornita della finestra di osservazione, accendente la lampada, finestra/riscaldatore elettrico di anti-condensazione struttura di porta, dimensione di apertura della porta: (approssimativamente) 1.5*2M |
| 4,4 finestra di osservazione | Ci sono due finestrini di osservazione in vetro temperati protetti contro le esplosioni del film conduttivo sulla porta (con la funzione di anti-condensazione) 500W×600H (millimetri) |
| 4,5 fan | Ventilatore centrifugo lungo di asse |
| 4,6 scaffale del campione | Due scaffali mobili regolabili incorporati del vassoio di acciaio inossidabile |
|
4,7 ventola
|
Utilizzi la ventola di acciaio inossidabile importata da Taiwan |
| 4,8 radiatore | stufa elettrica della lega del Nichel-cromo |
|
4,9 compressore di refrigerazione
|
Compressore della Germania Bitzer |
|
4,10 evaporatore
|
Tipo evaporatore dell'aletta |
|
4,11 metodo di refrigerazione
|
Cascata meccanica del compressore |
|
4,12 metodo di raffreddamento
|
Raffreddamento a aria |
|
strumento di controllo 4.13Temperature
|
TH1200-A, regolatore programmabile di tocco LCD astuto a 7 pollici |
| 4,14 foro del cavo | Φ100mm, 1pc, forniti di spina speciale della gomma espansa (situata sul lato sinistro della camera) |
|
5. Riscaldamento, sistemi di refrigerazione e di umidificazione ed i loro principi di lavoro
|
|
| 5,1 sistema di riscaldamento | Tipo cavo di riscaldamento di riscaldamento anti-asciutto della manica di acciaio inossidabile della lega incorporata del nichel-cromo del tubo |
| Il tipo a forma di U stufa elettrica di riscaldamento ad alta velocità dell'aletta di acciaio inossidabile è usato per riscaldare | |
| Il sistema completamente indipendente, non colpisce il circuito di controllo | |
| 5,2 sistema di umidificazione |
Metodo di umidificazione: 1. Metodo staccabile esterno di umidificazione della caldaia o umidificazione incorporata del serbatoio di acqua2. umidificatore corazzato di acciaio inossidabile 3. modo di controllo dell'umidificatore: adeguamento senza contatto ed altro periodico di larghezza di impulso, SSR (relè semi conduttore) 4. dispositivo di controllo di livello dell'acqua, dispositivo anti-asciutto di combustione dell'umidificatore, dispositivo della raccolta del sedimento, finestra di osservazione livellata liquida 5. potere dell'umidificatore: 12KW |
| Sistema di umidificazione |
Umidificatore: 1. Tipo completamente automatico riempimento automatico elettrico del dispositivo o del bottone del rifornimento idrico dell'acqua 2. Commutatore livellato elettronico del doppio livello dell'acqua di bassa temperatura e di livello per impedire disfunzione 3. Combustione dell'aria e della mancanza di acqua sopra la protezione di temperatura + protezione ultrabassa del livello dell'acqua + protezione di ore straordinarie del rifornimento idrico per accertarsi dell'impiego di attrezzature sicuro |
| 5,3 sistema di refrigerazione | Metodo di raffreddamento: raffreddamento a aria |
| Compressore di refrigerazione: Compressore della Germania Bitzer con il refrigerante rispettoso dell'ambiente | |
| Tubo di rame del refrigerante: tubo di rame interno del refrigerante di spirale K-TYPE | |
| Condensatore: tipo a forma di Wave condensatore a aria dell'aletta | |
| Evaporatore: Tipo evaporatore del pendio di FIN-TUBE | |
| Elemento di congelamento: Elettrovalvola a solenoide importata originale, asciugante filtro, ecc. | |
| 5,4 caratteristiche | Le condutture di intero sistema sono sottoposte a prova di rilevazione di perdita 22kg |
| Il riscaldamento ed il sistema di raffreddamento è completamente indipendenti | |
| Il sistema può impedire il flusso d'aria ad alta temperatura ed ad alta pressione indietro | |
| Tutti i programmi di azione del sistema della refrigerazione completamente sono controllati dal regolatore del microcomputer | |
|
6. Sistema di regolamento
|
|
| 6,1 metodo di regolamento |

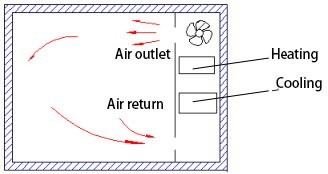

Ventilazione a circolazione forzata, metodo di regolazione della temperatura dell'equilibrio. Il sistema di controllo controlla l'uscita del radiatore attraverso l'uscita di calcolo automatico di PID secondo il punto della temperatura messo dal sistema ed infine raggiunge un equilibrio dinamico.
|
| 6,2 dispositivo di circolazione | La stanza incorporata del condizionamento d'aria, la presa d'aria di circolazione ed il ventilatore elicoidale lungo possono migliorare il flusso d'aria e la capacità termica migliorando il flusso d'aria e notevolmente migliorare l'uniformità della temperatura della camera di prova. |
|
7. Sistema di controllo di programma
|
|
|
7,1 regolatore
|
TH1200-A, regolatore programmabile di tocco LCD a 7 pollici dello SpA |
|
7,2 accuratezza dell'esposizione
|
0.01℃/0.1%RH |
|
7,3 dattilografi a tastiera cieca lo schermo ad alta definizione
|
Regolazione arbitraria delle circostanze fisse, stati di programma e regolazione del trattamento nome della prova, numero di serie, ecc. |
|
La gamma di volta 7,4 può essere messa
|
0-999H59min |
| 7,5 modo programmabile | Allo stesso tempo, 120 gruppi di programmi con differenti circostanze possono essere fissati. In qualsiasi gruppo di programmi, può essere diviso in 1200 sezioni e la parte del numero delle sezioni può essere intercettata arbitrariamente per eseguire il ciclo, o per realizzare il lavoro del ciclo di qualsiasi sezione o gruppo. |
| 7,6 sicurezza | Ha un dispositivo di memoria spento, che può continuare ad eseguire i programmi restanti quando il potere è ristabilito e può essere usato come appuntamento della macchina per eseguire il tempo di esercizio della macchina e della partenza. |
| 7,7 controllo | L'aumento di temperatura e la caduta possono essere usati per controllo del pendio, controllo della curva ed hanno la funzione dei punti di riferimento autocorrettivi di umidità e della temperatura. Ha la funzione del calcolo automatico di PID, che può ridurre la convenienza causata dalla regolazione manuale. |
| 7,8 funzione di comunicazione | L'interfaccia di disco di U, l'interfaccia RS-232, la serratura dell'hardware di misoperation (SERRATURA), software di comunicazione del computer è fornita |
|
7,9 mettere
|
Le regolazioni e tutte le circostanze sono chiuse automaticamente dal microcomputer |
|
7,10 allarme
|
Se un errore si presenta durante la regolazione o l'operazione, un segnale d'allarme sarà fornito |
| 7,11 uscita | Il regolatore ha un'uscita di registrazione del porto del segnale, che può essere collegata ad un registratore di umidità e della temperatura e può produrre le curve di registrazione |
|
7,12 interfaccia
|
Fornito dell'interfaccia di comunicazione standard RS-232, la distanza di trasmissione lunga, può essere collegata al PC per controllo e la registrazione. |
|
8. Dispositivo di protezione di sicurezza
|
|
| 8,1 sistema di refrigerazione | 1. Protezione di surriscaldamento del compressore 2. protezione di sovracorrente del compressore 3. protezione di alta e pressione bassa del compressore 4. protezione di pressione di olio del compressore (facoltativa per i grandi compressori semiermetici) 5. protezione di temperatura eccessiva per la temperatura liquida del rifornimento 6. protezione ultraelevata di limitazione della pressione 7. raffreddato ad aria: protezione surriscaldata fan di condensazione |
| 8,2 camera di prova |
1. Regolabile sopra protezione di temperatura
|
| 8,3 l'altra protezione | 1. Protezione totale di perdita di sequenza di fase di potere e di fase (per l'alimentazione elettrica trifase) 2. protezione di cortocircuito e di sovraccarico 3. La protezione dell'allarme di guasto del sistema di refrigerazione causata dalle aperture multiple del gabinetto |
|
9. Stati di uso
|
Le seguenti circostanze sono garantite dall'utente |

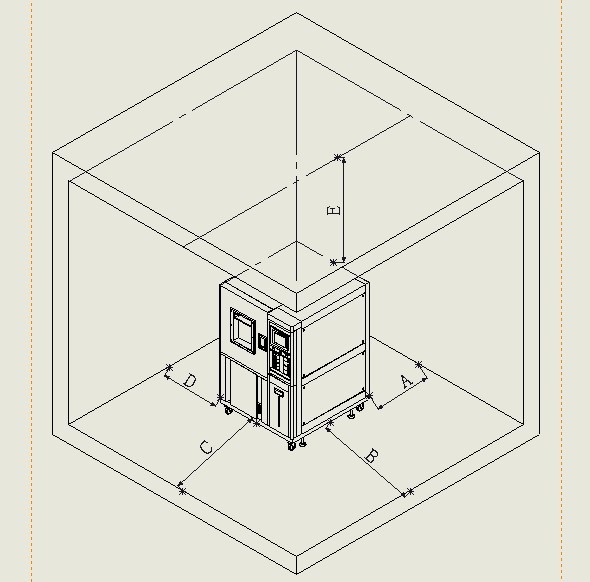

| 9,1 il sito dell'installazione |
1. La terra è livellata e ben ventilato
|
| 9,2 condizioni ambientali | 1. Temperatura: 5 ℃ ~ ℃ 35 2. umidità relativa: ≤85% 3. pressione d'aria: 86kPa ~ 106kPa |
| 9,3 stati dell'alimentazione elettrica | Requisiti di potere di AC380V: 1. Un cavo messa a terra del cinque-centro (a quattro vie trifase + protettivo) (di lunghezza circa 4 metri) 2. gamma di tensione: CA 380 V 3. gamma di fluttuazione permissibile di frequenza: (50 ± 0,5) hertz 4. La resistenza protettiva di messa a terra della terra è di meno che 4Ω 5. L'utente è tenuto a configurare l'attrezzatura con un'aria o un interruttore di accensione della capacità corrispondente al sito dell'installazione e questo commutatore deve essere usato indipendente dal dispositivo |
|
9,4 corrente massima
|
Imax≤100A Pmax≤26.5KW |
| 9,5 altri | Aprendo la porta della camera di prova durante la prova causerà le fluttuazioni di umidità e della temperatura nella camera; se la porta è aperta periodi multipli o è lasciata aperta a lungo o il campione emette l'umidità durante la prova, lo scambiatore di calore del sistema di refrigerazione può congelarsi e non funziona. |
Se avete qualunque passeggiata massima minima di umidità della temperatura del ³ di domanda circa 6m in camera di prova ambientale, prego sappiamo, grazie.
