Dettagli:
|
| Parola chiave:: | Macchina per prove di vibrazione | Forza stimata (picco) sotto sinusoidale: | 32KN |
|---|---|---|---|
| Spostamento di impatto: | 59 millimetri pp | Diametro della bobina mobile: | 445 millimetri |
| Frequenza assiale di isolamento antivibrante: | 2,5 hertz | Potenza di uscita massima: | 32 KVA |
| Dimensione verticale del tester di vibrazione: | 4505×2500×840 millimetro (L*W*H, senza pacchetto) | Tasso di salto: | 22 m3/min |
| Evidenziare: | Banco di prova di vibrazione,Macchina per prove di vibrazione |
||

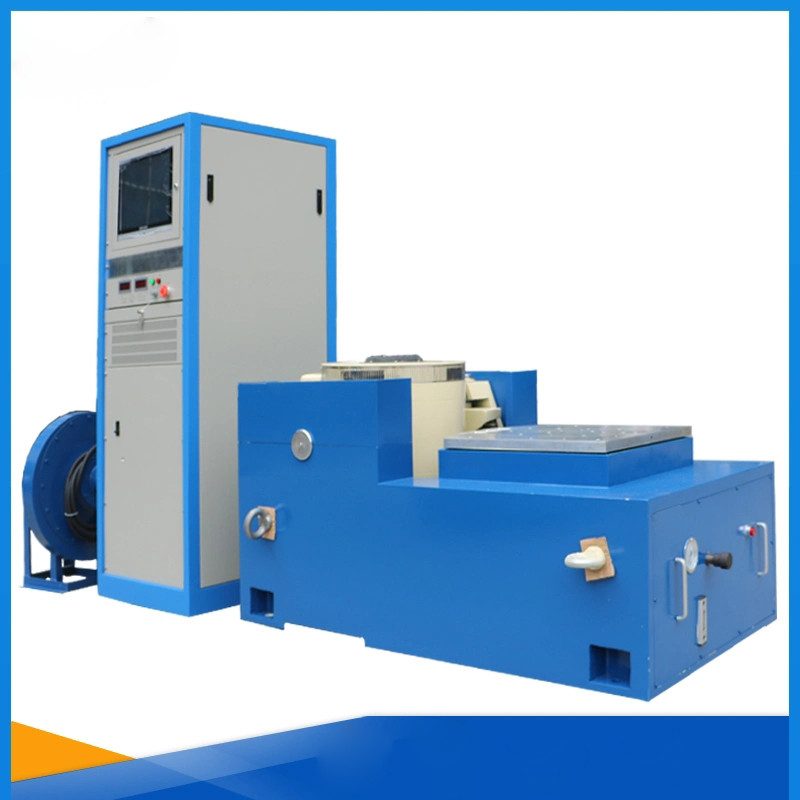

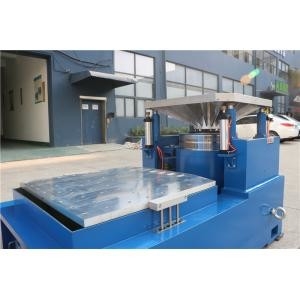

CE sismico del tester di simulazione del tester casuale di vibrazione di seno della batteria
La prova casuale di vibrazione di seno lavora una frequenza a macchina di 3 assi con le caratteristiche:
1. Scheletro dinamico ben progettato del cerchio, con una frequenza assiale di risonanza dell'più alta fase.
2. circuito Due-magnetico, minimo di perdita dei flussi magnetici, struttura e razionale compatti.
3. Cuscinetti a rulli di Rod dell'attuatore diritti e ad orientamento composito orientato a importazione di rigidezza del corpo, capacità di carico eccentrica.
4. Fondamento dedicato ad uso dell'ormone, l'installazione di isolamento dell'orecchione di convenienza mobile.
5. La tecnologia avanzata si muove intorno al sistema per assicurare che il cerchio dinamico di alta affidabilità.
6. Nuova progettazione della condotta e migliorare l'effetto di raffreddamento.
7. La rigidezza statica, rigidezza dinamica di piccolo pallone sopportante, sollevante la capacità della tavola vibrante, migliora la prestazione a bassa frequenza.
La domanda del prodotto di prova casuale di vibrazione di seno lavora una frequenza a macchina di 3 assi
La camera climatizzata di vibrazione cinese verticale di vibrazione per le parti di plastica di gomma è perfetta per la prova di vibrazione per il prodotti per la casa, i prodotti elettronici, parti dell'automobile, ecc.
il tester ad alta frequenza di vibrazione può rispettare le norme di prove quale mil, ASTM, l'IEC, l'iso, BS, JIS.
Ha la grande bobina mobile del diametro, fornita della direzione ad alta resistenza che guida, di modo che possono usare tutti i tipi di tavola supplementare per fare il genere differente di parti e di prodotti provare e può ottenere il buon transmissibility di vibrazione. I tester possono compiere facilmente le piccole parti che verificano il bisogno, compreso il trasporto simulanti la prova, la prova di vibrazione d'integrazione ed il terremoto simulanti la prova.
| Oggetto | Specificazione |
| Gruppo elettrogeno elettrodinamico di vibrazione | |
| Forza stimata (picco) sotto sinusoidale | 32KN |
| Spinta di impatto | 64KN |
| Gamma di frequenza | 200 hertz |
| Spostamento continuo | 59 millimetri pp |
| Spostamento di impatto | 59 millimetri pp |
| Velocità stimata massima (picco di peccato) | 2m/s |
| Accelerazione massima (peccato) | 0,53 ² di m/s |
| Diametro della bobina mobile | 445 millimetri |
| Coppia di torsione imparziale permissibile del carico | 300 N•m. |
| Massa equivalente delle parti mobili | 301 g |
| Frequenza assiale di isolamento antivibrante | 2,5 hertz |
| Carico massimo per il campione | 500 chilogrammi |
| Perdita dei flussi magnetici | <10 gauss=""> |
| Dimensione verticale del tester di vibrazione | 4505×2500×840 millimetro (L*W*H, senza pacchetto) |
| Peso verticale del tester di vibrazione | About5800 chilogrammo (senza pacchetto) |
| Amplificatore di potenza | |
| Potenza di uscita massimo | 32 KVA |
| S/N (rapporto segnale-rumore) s-/N | dB ≥65 |
| Tensione della potenza nominale | 100 V |
| Efficienza di conversione | ≥90% |
| Protezione di sistema | Sovratensione dell'uscita, uscita sopra flusso, amplificatore sopra la temperatura, tavola vibrante sopra spostamento, scorrevole orizzontale sopra spostamento, guasto del sistema di raffreddamento, sotto-tensione potenza di uscita, guasto di unità dell'amplificatore, interruzione di corrente di eccitazione, trifase guasto dell'alimentazione elettrica, ecc. |
| Dimensione dell'amplificatore di potenza | 1720*1200*850 millimetro (L*W*H, senza pacchetto) |
| Tavola di diffusione verticale | |
| Dimensione della Tabella | 1100 *1100mm |
| Materiale | Lega di alluminio |
| Frequenza operativa superiore | 500Hz (seno) |
| Fan | |
| Potere del fan | 15 chilowatt |
| Tasso di salto | 22 m3/min |
| Regolatore di vibrazione | |
| Hardware ospite | 2 canale di ingresso analogico di voltage/IEPE/electric charge/TEDS (può essere facoltativo), 24 bit incorporato ADC e fonte corrente costante di IEPE ed amplificatore della tassa per canale, unità di elaborazione di virgola mobile di 32 bit DSP, 1 canale di uscita di tensione analogica, 24 risoluzioni di DAC; irregolare progettazione del telaio con il bottone ed il morsetto di terra dell'arresto di emergenza; |
| Software di controllo | controllo di *Random: Larghezza di banda 1-5000hz della prova, strategia di controllo multicanale di sostegno, controllo casuale di limite del canale (dentellare), ecc. |
| * controllo di seno: La larghezza di banda 1-5000hz della prova, compreso frequenza costante, facente un passo, seno di spazzata, sostiene il controllo multicanale strategia, controllo sinusoidale di limite del canale (dentellare), misura di distorsione armonica. |
|
| * impatto tipico: requisiti elettromagnetici di sostegno secondo le norme internazionali. | |
| * ricerca di risonanza e risiedere | |
| Sensore di accelerazione | |
| L'hardware ospite | La sensibilità 30pc/g, risposta in frequenza 0.5-7000hz, distanza in miglia 500g, peso 10g, sbocco della laterale fine, 6 lunghi metro ha dedicato a basso rumore cavo; gamma di temperature -40°~160° |
| Computer | |
| Modello | LENOVO M4500 |
| Configuri | Pollici I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
