Dettagli:
|
| Tipo d'avvolgimento: | Inizio/Delta | Efficienza: | IE 1 |
|---|---|---|---|
| Funzione di protezione: | Impermeabile, a prova di gocciolamento | Coppia: | 2,4-120 Kgf.cm |
| Velocità (RPM): | 1,6-1620 giri/min | Corrente continua (A): | 0,01-1 A |
| Evidenziare: | Motore CC a coppia elevata da 200 W,motore CC a coppia elevata da 750 W,motoriduttore senza spazzole impermeabile |
||

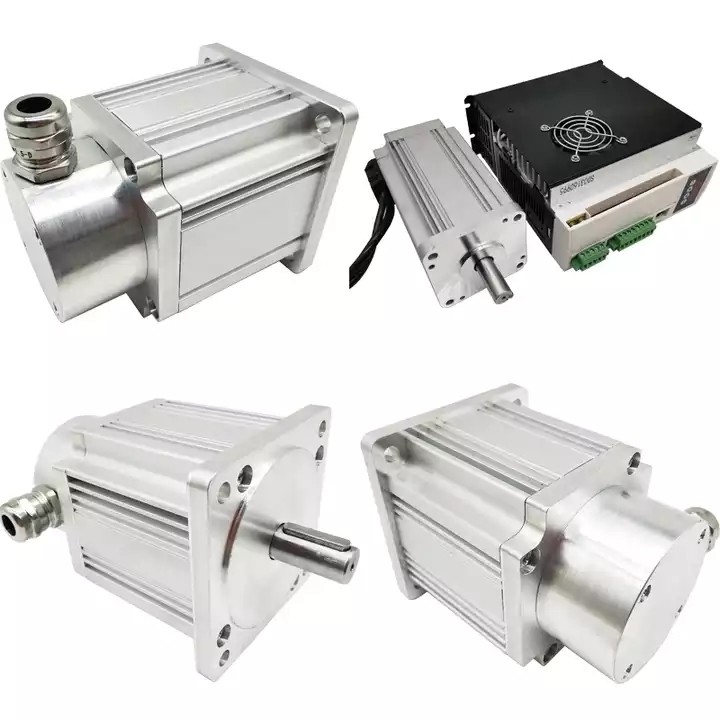

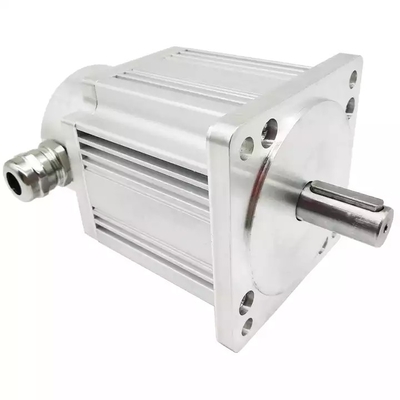

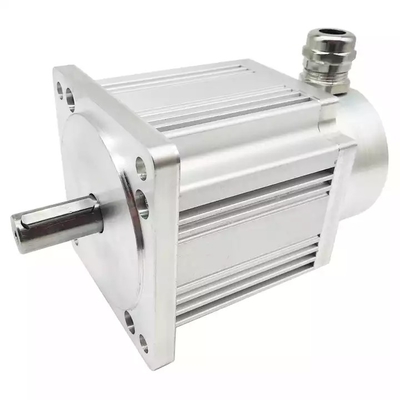

Il motore CC a coppia elevata da 200 W 750 W Gear è impermeabile e a prova di gocciolamento
Principio di funzionamento:
Il motore CC senza spazzole utilizza dispositivi di commutazione a semiconduttore per realizzare la commutazione elettronica, ovvero dispositivi di commutazione elettronica invece del tradizionale commutatore di contatto e spazzola.Presenta i vantaggi di un'elevata affidabilità, nessuna scintilla di inversione, basso rumore meccanico ed è ampiamente utilizzato in sedili di registrazione di alta qualità, videoregistratori, strumenti elettronici e apparecchiature per ufficio automatiche.
Il motore CC senza spazzole è composto da rotore a magnete permanente, statore di avvolgimento multipolare, sensore di posizione e così via.In base alla modifica della posizione del rotore, il sensore di posizione converte la corrente dell'avvolgimento dello statore in una determinata sequenza (ovvero, viene rilevata la posizione del polo magnetico del rotore rispetto all'avvolgimento dello statore e il segnale di rilevamento della posizione viene generato nella posizione determinata. Dopo che il circuito di conversione del segnale è stato elaborato, il circuito dell'interruttore di alimentazione viene controllato e la corrente di avvolgimento viene commutata secondo una certa relazione logica).La tensione di esercizio degli avvolgimenti dello statore è fornita da un circuito di commutazione elettronico controllato dall'uscita del sensore di posizione.
Esistono tre tipi di sensori di posizione: magnetici, fotoelettrici ed elettromagnetici.
Motore CC senza spazzole con sensore di posizione magneticamente sensibile, il sensore magneticamente sensibile (come elemento Hall, diodo magneticamente sensibile, elettrodo magneticamente sensibile, magneto-resistenza o ASIC, ecc.) è installato sul gruppo statore, utilizzato per rilevare il magnete permanente, il rotore la rotazione del campo magnetico cambia.
Il motore CC senza spazzole con sensore di posizione fotoelettrico è dotato di sensore fotoelettrico sul gruppo statore in base a una determinata posizione, il rotore è dotato di uno schermo luminoso, la sorgente luminosa è un diodo a emissione luminosa o una piccola lampadina.Quando il rotore è in rotazione, i componenti fotosensibili sullo statore generano segnali di impulso intermittenti ad una certa frequenza a causa dell'azione dello schermo ottico.
Il motore CC senza spazzole che utilizza un sensore di posizione elettromagnetico è dotato di componenti del sensore elettromagnetico (come trasformatore di accoppiamento, interruttore di prossimità, circuito di risonanza LC, ecc.) sul gruppo statore.Quando la posizione del rotore del magnete permanente cambia, l'effetto elettromagnetico farà sì che il sensore elettromagnetico generi segnali modulati ad alta frequenza (la cui ampiezza cambia con la posizione del rotore).
SPECIFICA:
| TAGLIA TELAIO MOTORE | 60 mm/70 mm/80 mm/90 mm/104 mm | ||
| TIPO DI MOTORE | Tipo DC spazzolato / tipo DC brushless | ||
| Velocità del motore | 450 giri/min - 10000 giri/min (può essere riassunto) la velocità normale è 1500/1800/2500/3000 giri/min | ||
| POTENZA DI USCITA | 6W / 10W / 15W / 25W / 40W / 60W / 90W / 120 W /150W / 180W / 250W ...... 1000W (può essere personalizzato) | ||
| ALBERO DI USCITA | 8 mm/10 mm/12 mm/15 mm;albero tondo, albero con taglio a D, albero per chiavetta (può essere personalizzato) | ||
| Tipo di tensione | 12V / 24V / 36V / 48V / 90V / 110V /220V | ||
| Accessori | freno elettromagnetico/encoder | ||
| DIMENSIONI TELAIO CAMBIO | 60 mm/70 mm/80 mm/90 mm/104 mm | ||
| RAPPORTO DI CAMBIO | MINIMO 3:1---------------MASSIMO 750:1 | ||
| TIPO CAMBIO | RIDUTTORE AD ALBERI CILINDRI E TIPO DI RESISTENZA | ||
| Albero a vite cavo ad angolo retto | Albero cavo conico a spirale ad angolo retto | Albero cavo tipo L | |
| Albero a vite senza fine solido e dritto | Albero pieno conico a spirale ad angolo retto | Albero pieno tipo L | |
| Tipo migliorato di tenuta all'aria serie K2 | |||
| Certificazione | CCC CE UL RoHS | ||
Fai spesso domande:
D: Quali sono i tuoi prodotti principali?
A: Attualmente produciamo motori DC spazzolati, motoriduttori DC spazzolati, motoriduttori DC planetari, motori DC senza spazzole, motori passo-passo, motori AC e riduttori epicicloidali di alta precisione.È possibile visualizzare le specifiche dei motori di cui sopra sul nostro sito Web e inviarci un'e-mail per consigliare i motori richiesti in base alle proprie specifiche.
D: Come scegliere il motore giusto?
A: Se hai immagini o disegni del motore da mostrarci, o se hai specifiche dettagliate come tensione, velocità, coppia, dimensioni del motore, modalità di funzionamento del motore, durata richiesta e livello di rumore, non esitare a farcelo sapere che possiamo consigliare un motore adatto alle vostre esigenze.
D: Avete un servizio personalizzato per i vostri motori standard?
A: Sì, possiamo personalizzare in base alle vostre esigenze di tensione, velocità, coppia e dimensioni/forma dell'albero.Se è necessario saldare fili/cavi aggiuntivi ai terminali o aggiungere connettori, condensatori o EMC, possiamo anche produrre.
D: Avete un servizio di progettazione di motori separato?
R: Sì, vorremmo progettare il motore separatamente per il cliente, ma potrebbero esserci alcuni costi di sviluppo dello stampo e costi di progettazione.
Q: Qual è il tempo di consegna?
A: In generale, ci vogliono 15-30 giorni per i nostri prodotti standard regolari e più a lungo per i nostri prodotti personalizzati.Ma siamo molto flessibili riguardo ai tempi di consegna, che dipenderanno dall'ordine specifico.
