Dettagli:
|
| Voltaggio: | 24V, 48V, 72V | Specifica: | UL, CE, ISO9001, ccc, RoHS |
|---|---|---|---|
| Diametro del cambio: | 42 mm | Coppia: | 2,4-120 Kgf.cm |
| Velocità (giri/min): | 1,6-1620 giri/min | Corrente continua (A): | 0,01-1 A |
| Evidenziare: | Motoriduttore senza spazzole 110V,motoriduttore senza spazzole Nema 23,motoriduttore senza spazzole 240V |
||

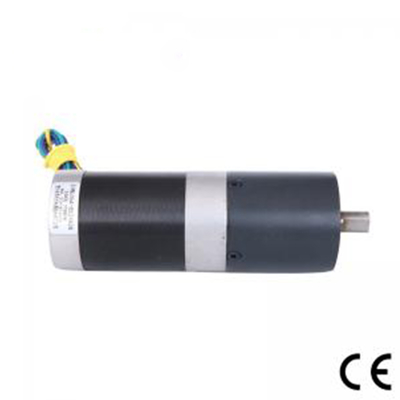

Motoriduttore senza spazzole Nema 23 a basso rumore 24 V 48 V 110 V 240 V personalizzabile
Il nostro team di ingegneri ha decenni di esperienza nella progettazione e produzione di ingranaggi Stepper, Brushless e Worm.Questo assicura il design ottimale del motoriduttore per molte applicazioni di motoriduttori.
un motore Brushless Motor Gearbox è considerato un motore ad alte prestazioni in grado di fornire grandi quantità di coppia su una vasta gamma di velocità (500 - 15.000 RPM).Su richiesta del cliente, questi motori possono essere avvolti per soddisfare un requisito specifico di tensione, corrente e velocità.Altre opzioni includono cablaggio, connettori e numerose configurazioni dell'albero. Questo crea un motoriduttore compatto che rappresenta un'ottima scelta per le applicazioni in cui la coppia elevata e lo spazio sono importanti.
Specifiche elettriche:
| Modello | ||
| Parte motore | 57BL05A-052AG26 | |
| Resistenza | OHM | 0,35 |
| Voltaggio nominale | VCC | 24 |
| Velocità a vuoto | Rpm | 4500±10% |
| Corrente a vuoto | Apm | 1 |
| Velocità nominale | Rpm | 3000 ± 200 |
| Coppia nominale | Nm | 0,33 |
| Costante di coppia | Nm/A | 0,062 |
| Forza controelettromotrice costante | V/kRPM | 6.5 |
| SPECIFICHE MOTORE CON RIDUTTORE PLANETARIO | ||
| Coppia nominale | Nm | 6.1 |
| Velocità nominale | Rpm | 115 ± 10% |
| Rapporto | 26:1 | |
Schema elettrico:
| FUNZIONE | COLORE | |
| +5V | ROSSO |
UL1007 26 AWG |
| SALA A | GIALLO | |
| SALA B | VERDE | |
| SALA C | BLU | |
| GND | NERO | |
| FASE A | GIALLO |
UL1015 20 AWG |
| FASE B | VERDE | |
| FASE C | BLU |
Dimensione Meccanica
Riduttore planetario 56mm
| Materiale abitativo | Cuscinetto in uscita | Carico radiale(10mm dalla flangia)N | Carico assiale dell'albero (N) | Forza di inserimento a pressione dell'albero max(N) | Gioco radiale dell'albero (mm) | Gioco di spinta dell'albero (mm) | Gioco a vuoto (°) |
| Metallurgia delle polveri | Cuscinetti a sfera | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Numero Di Treni Cambio | 1 | 2 |
| Tasso di riduzione |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Lunghezza (mm) |
41.3 |
59.6 |
| Peso (g) |
491,0 |
700,0 |
Dimensione Meccanica
Fai spesso domande:
D: Quali sono i tuoi prodotti principali?
A: Attualmente produciamo motori DC spazzolati, motoriduttori DC spazzolati, motoriduttori DC planetari, motori DC senza spazzole, motori passo-passo, motori AC e riduttori epicicloidali di alta precisione.È possibile visualizzare le specifiche dei motori di cui sopra sul nostro sito Web e inviarci un'e-mail per consigliare i motori richiesti in base alle proprie specifiche.
D: Come scegliere il motore giusto?
A: Se hai immagini o disegni del motore da mostrarci, o se hai specifiche dettagliate come tensione, velocità, coppia, dimensioni del motore, modalità di funzionamento del motore, durata richiesta e livello di rumore, non esitare a farcelo sapere che possiamo consigliare un motore adatto alle vostre esigenze.
D: Avete un servizio personalizzato per i vostri motori standard?
A: Sì, possiamo personalizzare in base alle vostre esigenze di tensione, velocità, coppia e dimensioni/forma dell'albero.Se è necessario saldare fili/cavi aggiuntivi ai terminali o aggiungere connettori, condensatori o EMC, possiamo anche produrre.
D: Avete un servizio di progettazione di motori separato?
R: Sì, vorremmo progettare il motore separatamente per il cliente, ma potrebbero esserci alcuni costi di sviluppo dello stampo e costi di progettazione.
Q: Qual è il tempo di consegna?
A: In generale, ci vogliono 15-30 giorni per i nostri prodotti standard regolari e più a lungo per i nostri prodotti personalizzati.Ma siamo molto flessibili riguardo ai tempi di consegna, che dipenderanno dall'ordine specifico.
