Dettagli:
|
| Max Torque (N.M): | 24 | Temperatura di lavoro (℃): | -40~80 |
|---|---|---|---|
| Coppia di uscita nominale (N.m): | ≤16 | Coppia: | 2,4-120 Kgf.cm |
| Velocità (RPM): | 1,6-1620 giri/min | Corrente continua (A): | 0,01-1 A |
| Evidenziare: | Motoriduttore di precisione senza spazzole,motoriduttore di precisione CE,motore CC senza spazzole da 1620 giri/min |
||

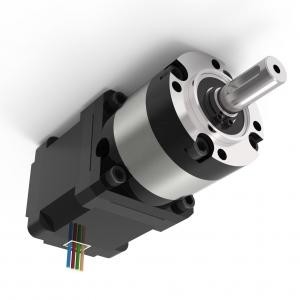

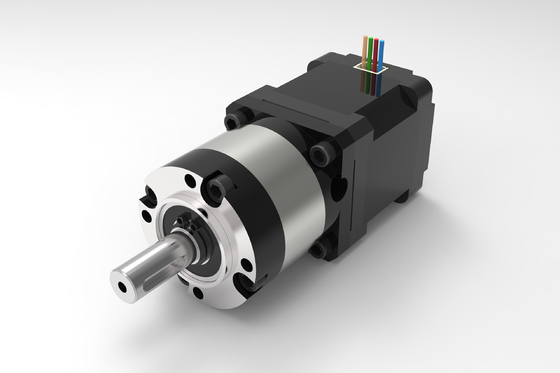

Motoriduttore di precisione CC a basso rumore Motore a corrente continua senza spazzola 20000h Tempo di impiego lungo
Applicazione del motoriduttore di precisione:
(Servomotore, motore passo-passo, motore bldc, motore brushless, motore elettrico, motoriduttore)
Utilità solare, inseguitore solare, attrezzatura medica, automazione industriale, automobile, attrezzatura di stampa,
robot, AGV, macchine agricole, linea di produzione di automazione ecc.
Vantaggi competitivi:
► ODM e OEM ► Test del rumore ► Test di vita
► Bassa rumorosità, gioco ridotto, alta efficienza ► Test di impermeabilità ► Test di alta e bassa temperatura
► 20000 ore di vita operativa lunga ► Test di impatto ► Test di tenuta all'aria
► Qualità controllata e garantita al 100% ► Test in nebbia salina
1. Specifica generale del motore bldc da 42 mm:
| elemento | valore |
| Garanzia | 3 mesi-1 anno |
| Luogo d'origine | Cina |
| Marchio | GSKA |
| Numero di modello | Motore a corrente continua senza spazzole da 42 mm |
| Utilizzo | BARCA, Auto, Bicicletta elettrica, VENTILATORE, Elettrodomestico, Strumento cosmetico, CASA INTELLIGENTE |
| Certificazione | CE, RoHS |
| Coppia | 0,56 Nm |
| Funzione di protezione | Impermeabile |
| Velocità (RPM) | 4000 giri/min |
| Forma | Piazza |
| fase | 3 |
| Voltaggio | 24V |
| Poli | 8 poli |
| Angolo effetto Hall | Angolo elettrico di 120 gradi |
| Potenza | 77,5 W |
2. Specifiche elettriche del motore CC senza spazzole:
| Modello | |||||
| Specifica | Unità | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Numero di fase | Fase | 3 | |||
| Numero di poli | Poli | 8 | |||
| Tensione nominale | VCC | 24 | |||
| Velocità nominale | Rpm | 4000 | |||
| Coppia nominale | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Corrente nominale | Amplificatori | 1.8 | 3.3 | 4.8 | 6.3 |
| Potenza nominale | W | 26 | 52.5 | 77,5 | 105 |
| Coppia massima | Nm | 0.19 | 0,38 | 0,56 | 0,75 |
| Corrente di picco | Amplificatori | 5.4 | 10.6 | 15.5 | 20 |
| Torna EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Costante di coppia | Nm/A | 0,039 | 0.04 | 0,041 | 0,041 |
| Inerzia del rotore | gc㎡ | 24 | 48 | 72 | 96 |
| Lunghezza del corpo | mm | 41 | 61 | 81 | 100 |
| Il peso | Kg | 0.3 | 0,45 | 0,65 | 0.8 |
| Sensore | Tesoro | ||||
| Classe di isolamento | B | ||||
| Grado di protezione | IP30 | ||||
| Temperatura di conservazione | -25～+70℃ | ||||
| temperatura di esercizio | -15～+50℃ | ||||
| Umidità di lavoro | 85% di umidità relativa | ||||
| Ambiente di lavoro | All'aperto (nessuna luce solare diretta), nessun gas corrosivo, nessun gas infiammabile, nessuna nebbia d'olio, nessuna polvere | ||||
| Altitudine | 1000 metri o meno | ||||
3. Vantaggi dei motori bldc da 4000 giri/min:
Un motore BLDC con tre bobine sullo statore avrà sei fili elettrici (due per ciascuna bobina) che si estendono da queste bobine.Nella maggior parte delle implementazioni tre di questi fili saranno collegati internamente, con i tre fili rimanenti che si estendono dal corpo del motore (in contrasto con i due fili che si estendono dal motore con spazzole descritto in precedenza).Il cablaggio nell'alloggiamento del motore BLDC è più complicato del semplice collegamento dei terminali positivo e negativo della cella di alimentazione;vedremo più da vicino come funzionano questi motori nella seconda sessione di questa serie.Di seguito, concludiamo esaminando i vantaggi dei motori BLDC.
4. Applicazioni del motore brushless:
Possiamo aspettarci di vedere i motori BLDC utilizzati in una gamma più ampia di applicazioni in futuro.Ad esempio, saranno probabilmente ampiamente utilizzati per guidare i robot di servizio, piccoli robot che forniscono servizi in campi diversi dalla produzione.Si potrebbe pensare che i motori passo-passo sarebbero più adatti in questo tipo di applicazione, dove gli impulsi potrebbero essere utilizzati per controllare con precisione il posizionamento.Ma i motori BLDC sono più adatti a controllare la forza.E con un motore passo-passo, mantenere la posizione di una struttura come un braccio robotico richiederebbe una corrente relativamente grande e continua.Con un motore BLDC, tutto ciò che sarebbe richiesto è una corrente proporzionale alla forza esterna, consentendo un controllo più efficiente dal punto di vista energetico.I motori BLDC possono anche sostituire i semplici motori a corrente continua con spazzole nei golf cart e nei carrelli per la mobilità.Oltre alla loro migliore efficienza, i motori BLDC possono anche fornire un controllo più preciso, che a sua volta può prolungare ulteriormente la durata della batteria.
I motori BLDC sono ideali anche per i droni.La loro capacità di fornire un controllo di precisione li rende particolarmente adatti per i droni multirotore, in cui l'assetto del drone è controllato controllando con precisione la velocità di rotazione di ciascun rotore.
5. Personalizzato del motore elettrico senza spazzole:
Fai spesso domande:
D: Quali sono i tuoi prodotti principali?
A: Attualmente produciamo motori DC spazzolati, motoriduttori DC spazzolati, motoriduttori DC planetari, motori DC senza spazzole, motori passo-passo, motori AC e riduttori epicicloidali di alta precisione.È possibile visualizzare le specifiche dei motori di cui sopra sul nostro sito Web e inviarci un'e-mail per consigliare i motori richiesti in base alle proprie specifiche.
D: Come scegliere il motore giusto?
A: Se hai immagini o disegni del motore da mostrarci, o se hai specifiche dettagliate come tensione, velocità, coppia, dimensioni del motore, modalità di funzionamento del motore, durata richiesta e livello di rumore, non esitare a farcelo sapere che possiamo consigliare un motore adatto alle vostre esigenze.
D: Avete un servizio personalizzato per i vostri motori standard?
A: Sì, possiamo personalizzare in base alle vostre esigenze di tensione, velocità, coppia e dimensioni/forma dell'albero.Se è necessario saldare fili/cavi aggiuntivi ai terminali o aggiungere connettori, condensatori o EMC, possiamo anche produrre.
D: Avete un servizio di progettazione di motori separato?
R: Sì, vorremmo progettare il motore separatamente per il cliente, ma potrebbero esserci alcuni costi di sviluppo dello stampo e costi di progettazione.
Q: Qual è il tempo di consegna?
A: In generale, ci vogliono 15-30 giorni per i nostri prodotti standard regolari e più a lungo per i nostri prodotti personalizzati.Ma siamo molto flessibili riguardo ai tempi di consegna, che dipenderanno dall'ordine specifico.
