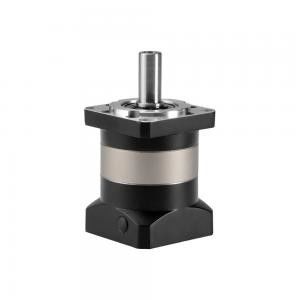

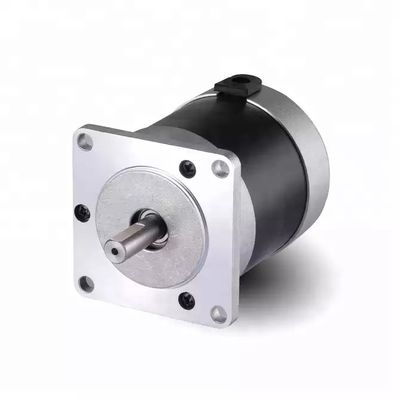

Motoriduttore cilindrico a bassa rumorosità senza spazzole senza nucleo con riduttore epicicloidale

Motoriduttore a ingranaggi cilindrici a basso rumore Motore senza spazzole senza nucleo con riduttore epicicloidale

Le caratteristiche del riduttore di velocità montato su piede serie R:

Riduttore ad ingranaggi elicoidali serie R:

1. Più di 35 anni di esperienza nella ricerca e sviluppo e nella produzione, esportazione di motoriduttori e riduttori industriali.

2. Standardizzazione della serie di riduttori

3. Forte capacità di progettazione per grandi potenze e riduttori personalizzati.

4. Riduttori di alta qualità e fornitore di soluzioni collaudate.

5. Processo di controllo di qualità rigoroso, qualità stabile.

6. Meno del 2% dei reclami sulla qualità.

7. Design modulare, tempi di consegna brevi.

8. Risposta rapida e servizi professionali.

Parametri del prodotto

Specifiche				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Parametri tecnici
Massimo.Coppia			Nm	1,5 volte la coppia nominale
Coppia di arresto di emergenza			Nm	2,5 volte la coppia nominale
Massimo.Carico radiale			N	185	240	400	450	1240	2250
Massimo.Carico assiale			N	150	220	420	430	1000	1500
Rigidità torsionale			Nm/min	0.7	1.8	4.7	4.85	11	35
Max. Velocità di ingresso			giri/min	8000	8000	6000	6000	6000	4000
Velocità di ingresso nominale			giri/min	4500	4000	3500	3500	3500	3000
Rumore			dB	<55	<58	<60	<60	<65	<70
Tempo di vita medio			h	20000
Efficienza a pieno carico			%	L1≥96% L2≥94%
Contraccolpo di ritorno	P1	L1	arcmin	<8	S8	<8	<8	S8	<8
		L2	arcmin	S12	S12	S12	S12	S12	S12
	P2	L1	arcmin	£ 16	<16	216	S16	<16	£ 16
		L2	arcmin	S20	£ 20	<20	<20	S20	<20
Tabella dei momenti di inerzia	L1	3	Kg*cm2	0.10	0,46	0,77	1.73	12.78	36,72
		4	Kg*cm2	0.10	0,46	0,77	1.73	12.78	36,72
		5	Kg*cm2	0.10	0,46	0,77	1.73	12.78	36,72
		7	Kg*cm2	0.06	0.41	0,65	1.42	11.38	34.02
		10	Kg*cm2	0.06	0.41	0,65	1.42	11.38	34.02
	L2	12	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		15	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		16	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		20	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		25	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		28	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		30	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		35	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		40	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		50	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	Kg*cm2	0,05	0.^4	0,58	1.25	11.48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Parametro tecnico	Livello	Rapporto		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Coppia nominale	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Grado di protezione			IP65
Operazione Temperatura			90°C ±-1O°C
Il peso	L1		kg	0,43	0,98	2.3	3.12	7.08	15.5
	L2		kg	0,65	1.26	2.97	3.82	8.7	17

Fai spesso domande:

D: Quali sono i tuoi prodotti principali?

A: Attualmente produciamo motori DC spazzolati, motoriduttori DC spazzolati, motoriduttori DC planetari, motori DC senza spazzole, motori passo-passo, motori AC e riduttori epicicloidali di alta precisione.È possibile visualizzare le specifiche dei motori di cui sopra sul nostro sito Web e inviarci un'e-mail per consigliare i motori richiesti in base alle proprie specifiche.

D: Come scegliere il motore giusto?

A: Se hai immagini o disegni del motore da mostrarci, o se hai specifiche dettagliate come tensione, velocità, coppia, dimensioni del motore, modalità di funzionamento del motore, durata richiesta e livello di rumore, non esitare a farcelo sapere che possiamo consigliare un motore adatto alle vostre esigenze.

D: Avete un servizio personalizzato per i vostri motori standard?

A: Sì, possiamo personalizzare in base alle vostre esigenze di tensione, velocità, coppia e dimensioni/forma dell'albero.Se è necessario saldare fili/cavi aggiuntivi ai terminali o aggiungere connettori, condensatori o EMC, possiamo anche produrre.

D: Avete un servizio di progettazione di motori separato?

R: Sì, vorremmo progettare il motore separatamente per il cliente, ma potrebbero esserci alcuni costi di sviluppo dello stampo e costi di progettazione.

Q: Qual è il tempo di consegna?

A: In generale, ci vogliono 15-30 giorni per i nostri prodotti standard regolari e più a lungo per i nostri prodotti personalizzati.Ma siamo molto flessibili riguardo ai tempi di consegna, che dipenderanno dall'ordine specifico.
