Dettagli:
|
| Resistenza di isolamento: | 100 MΩ Min., 500 V CC | Resistenza dielettrica: | 500 V CC per un minuto |
|---|---|---|---|
| Coppia di uscita nominale (N.m): | ≤16 | Coppia: | 2,4-120 Kgf.cm |
| Velocità (giri/min): | 1,6-1620 giri/min | Corrente continua (A): | 0,01-1 A |
| Evidenziare: | Motoriduttore CC senza spazzole 24V,motoriduttore CC senza spazzole 0,11N |
||

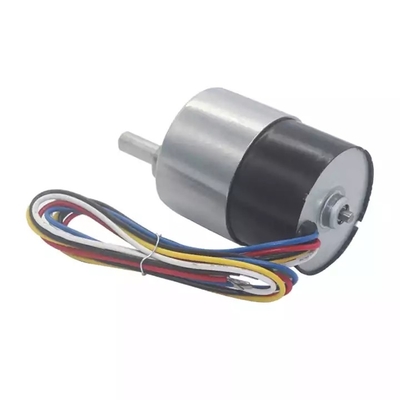

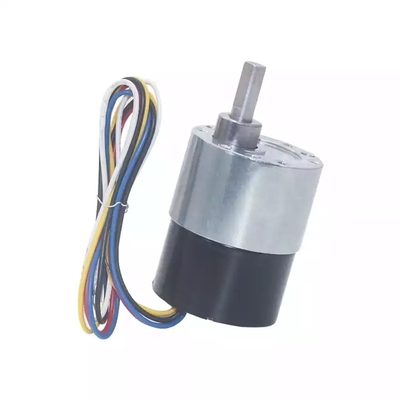

M. 2500rpm OEM senza spazzola del cambio 24V 0.11N del motoriduttore CC di 3 fasi
Controllo contromisure perdita olio riduttore:
1. Migliorare il tappo traspirante e la piastra di copertura del foro di controllo: la pressione interna del riduttore è maggiore della pressione atmosferica esterna è uno dei motivi principali della perdita di olio.Se si tenta di bilanciare la pressione interna ed esterna, è possibile evitare perdite d'olio.Sebbene il riduttore abbia un cappuccio traspirante, la presa d'aria è troppo piccola, che può essere facilmente bloccata da carbone e olio polverizzati.Inoltre, ogni volta che si fa rifornimento, è necessario aprire la piastra di copertura del foro di ispezione, che aumenterà la possibilità di perdite d'olio una volta aperto, in modo che anche il punto originariamente privo di perdite perda.Per questo motivo è stato realizzato un tappo traspirante del tipo a coppa dell'olio e la copertura sottile originale del foro di ispezione è stata modificata in uno spessore di 6 mm e il tappo traspirante del tipo a coppa dell'olio è stato saldato alla piastra di copertura.Il diametro della presa d'aria era di 6 mm, che era conveniente per la ventilazione e realizzava la pressione uniforme.Inoltre, durante il rifornimento, l'olio veniva rifornito dalla coppa dell'olio, senza aprire il coperchio del foro di ispezione, il che riduceva la possibilità di perdite d'olio.
2. Flusso libero: per fare in modo che l'olio lubrificante in eccesso gettato sul cuscinetto dall'ingranaggio non si accumuli sulla tenuta dell'albero, l'olio lubrificante in eccesso deve rifluire nella vasca dell'olio in una certa direzione, ovvero per ottenere il flusso libero.Il metodo specifico consiste nell'aprire una scanalatura di ritorno dell'olio inclinata rispetto alla macchina al centro della sede del cuscinetto e aprire anche uno spazio in corrispondenza dell'imboccatura diritta del coperchio terminale.Lo spazio è opposto alla scanalatura di ritorno dell'olio, in modo che l'olio lubrificante in eccesso rifluisca nella vasca dell'olio attraverso lo spazio e la scanalatura di ritorno dell'olio.
È possibile scegliere il tipo di motore sottostante per assemblare il riduttore epicicloidale JK:
| Serie di motori | Dimensioni del motore | Potenza del motore | Velocità nominale del motore |
| Motore a corrente continua senza spazzole | NEMA17 | 26 w | 4000 giri/min |
| 52,5w | |||
| 77,5w | |||
| 105 w | |||
| NEMA23 | 23w | 4000 giri/min | |
| 46 w | |||
| 92 w | |||
| 138 w | |||
| 184 w | |||
| NEMA24 | 94 w | 3000 giri/min | |
| 188 w | |||
| 283 w | |||
| 377 w | |||
| Sopra solo per prodotti rappresentativi, prodotti di richiesta speciale possono essere realizzati secondo la richiesta del cliente. | |||

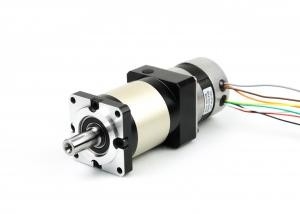

RIDUTTORE PLANETARIO Situazione generale:
| SERIE | PALCOSCENICO | RAPPORTO | CONTRACCOLPO | EFFICIENZA | RUMORE | CARICO NOMINALE | CARICO MASSIMO |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arcmin | 96% | ≤40 dB | 12 Nm | 18 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arcmin | 92% | ≤40 dB | 20 Nm | 30 Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arcmin | 96% | ≤45 dB | 20 Nm | 30 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arcmin | 92% | ≤45 dB | 40 Nm | 60 Nm |
Specifica generale del motore bldc:
| Elemento | Specifica |
| Tipo di avvolgimento | Stella |
| Angolo effetto Hall | Angolo elettrico di 120 gradi |
| Albero esaurito | 0,025 mm |
| Gioco radiale | 0,02 mm＠ 450 g |
| Termina il gioco | 0,08 mm＠ 450 g |
| Max. forza radiale | 75N ＠20mm dalla flangia |
| Max. forza assiale | 15 N |
| Classe di isolamento | Classe B |
| Rigidità dielettrica | 500 V CC per un minuto |
| Resistenza di isolamento | 100 MΩ minimo, 500 V CC |
Specifica del motore JK57BLS:
| Modello | ||||||
| Specifica | Unità | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Numero di fase | Fase | 3 | ||||
| Numero di poli | Poli | 4 | ||||
| Tensione nominale | VCC | 36 | ||||
| Velocità nominale | Rpm | 4000 | ||||
| Coppia nominale | Nm | 0,055 | 0.11 | 0.22 | 0,33 | 0,44 |
| Corrente nominale | Amplificatori | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Potenza nominale | W | 23 | 46 | 92 | 138 | 184 |
| Coppia massima | Nm | 0.16 | 0,33 | 0,66 | 1 | 1.32 |
| Corrente di picco | Amplificatori | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Torna EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Costante di coppia | Nm/A | 0,074 | 0,073 | 0.07 | 0.07 | 0,068 |
| Inerzia del rotore | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Lunghezza del corpo | mm | 37 | 47 | 67 | 87 | 107 |
| Il peso | Kg | 0,33 | 0,44 | 0,75 | 1 | 1.25 |
| Sensore | Tesoro | |||||
| Classe di isolamento | B | |||||
| Grado di protezione | IP30 | |||||
| Temperatura di conservazione | -25～+70℃ | |||||
| temperatura di esercizio | -15～+50℃ | |||||
| Umidità di lavoro | ≤85% di umidità relativa | |||||
| Ambiente di lavoro | All'aperto (nessuna luce solare diretta), nessun gas corrosivo, nessun gas infiammabile, nessuna nebbia d'olio, nessuna polvere | |||||
| Altitudine | 1000 metri o meno |
|||||
Fai spesso domande:
D: Quali sono i tuoi prodotti principali?
A: Attualmente produciamo motori DC spazzolati, motoriduttori DC spazzolati, motoriduttori DC planetari, motori DC senza spazzole, motori passo-passo, motori AC e riduttori epicicloidali di alta precisione.È possibile visualizzare le specifiche dei motori di cui sopra sul nostro sito Web e inviarci un'e-mail per consigliare i motori richiesti in base alle proprie specifiche.
D: Come scegliere il motore giusto?
A: Se hai immagini o disegni del motore da mostrarci, o se hai specifiche dettagliate come tensione, velocità, coppia, dimensioni del motore, modalità di funzionamento del motore, durata richiesta e livello di rumore, non esitare a farcelo sapere che possiamo consigliare un motore adatto alle vostre esigenze.
D: Avete un servizio personalizzato per i vostri motori standard?
A: Sì, possiamo personalizzare in base alle vostre esigenze di tensione, velocità, coppia e dimensioni/forma dell'albero.Se è necessario saldare fili/cavi aggiuntivi ai terminali o aggiungere connettori, condensatori o EMC, possiamo anche produrre.
D: Avete un servizio di progettazione di motori separato?
R: Sì, vorremmo progettare il motore separatamente per il cliente, ma potrebbero esserci alcuni costi di sviluppo dello stampo e costi di progettazione.
Q: Qual è il tempo di consegna?
A: In generale, ci vogliono 15-30 giorni per i nostri prodotti standard regolari e più a lungo per i nostri prodotti personalizzati.Ma siamo molto flessibili riguardo ai tempi di consegna, che dipenderanno dall'ordine specifico.
