Dettagli:
|
| Peso verticale del tester di vibrazione: | Circa 5800kg | Scossa Pulze: | seno |
|---|---|---|---|
| Tipo: | una vibrazione di 3 assi | Potere: | Elettronico |
| Max Acceleration: | 30mm | Gamma di frequenza: | 200 hertz |
| Raffreddamento: | Raffreddamento a aria | Parola chiave: | macchina di prova di vibrazione |
| Evidenziare: | Tester di vibrazione,Macchina della prova di vibrazione |
||

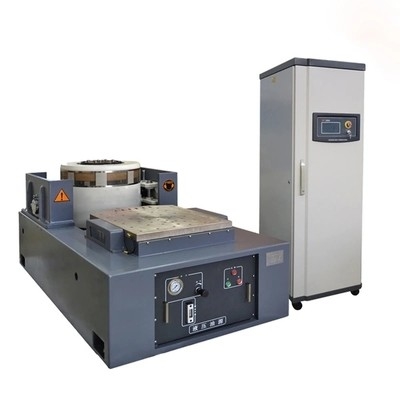

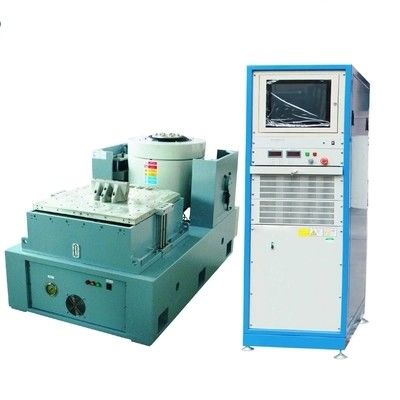

32 KVA hanno integrato l'asse della macchina 3 della prova di resistenza di vibrazione protetto contro le esplosioni
Vantaggio del sistema di controllo di vibrazione:
A. La prima produzione nazionale, con il livello internazionale della corrente principale di strumento di controllo digitale di vibrazione, con molti anni di tecnologia di accumulazione della tecnologia e di controllo perfetto, il mercato ha installato più di 5000 unità;
B. Il controllo a circuito chiuso è realizzato dall'unità di elaborazione di DSP ed il PC è indipendente dal ciclo di controllo, che assicura l'alta efficienza in tempo reale e del sistema di controllo.
C. il processo di progettazione a basso rumore per 24 ha morso l'ADC e DAC, 32 DSP di virgola mobile, con gamma dinamica più vasta di 120dB.
D. La gamma dinamica di controllo stocastico è più vasta di quella di 90dB.
Gamma di frequenza controllabile di E. Sinusoidal a 10, 000 hertz, gamma di frequenza controllabile casuale a 20000Hz.
F. Il numero delle linee spettrali nel sondaggio può essere fino a 6400 linee.
Tipi del G. 13 di funzioni di controllo per aiutarvi facilmente completo tutti i tipi di prova di vibrazione.
H. Sinusoidal più il seno esterno a larga banda di sostegno casuale.
I. altrettanto come 20 regolazioni di collegamento e dei controlli di sicurezza per massimizzare la sicurezza dei tester, delle provette e della tavola vibrante
attrezzatura.
J. il software del PC è basato sul sistema operativo Windows, l'interfaccia grafica, la finestra ricca, il tipo del cursore, la fonte, colore ecc può essere modificato facilmente.
Le relazioni sull'esperimento di K. Professional possono essere generate automaticamente dopo che la prova è completata in un formato che sostiene la stampa PDF e diretta di parola.
| Oggetto | Specificazione |
| Gruppo elettrogeno elettrodinamico di vibrazione | |
| Forza stimata (picco) sotto sinusoidale | 32KN |
| Spinta di impatto | 64KN |
| Gamma di frequenza | 200 hertz |
| Spostamento continuo | 59 millimetri pp |
| Spostamento di impatto | 59 millimetri pp |
| Velocità stimata massima (picco di peccato) | 2m/s |
| Accelerazione massima (peccato) | 0,53 ² di m/s |
| Diametro della bobina mobile | 445 millimetri |
| Coppia di torsione imparziale permissibile del carico | 300 N•m. |
| Massa equivalente delle parti mobili | 301 g |
| Frequenza assiale di isolamento antivibrante | 2,5 hertz |
| Carico massimo per il campione | 500 chilogrammi |
| Perdita dei flussi magnetici | <10 gauss=""> |
| Dimensione verticale del tester di vibrazione | 4505×2500×840 millimetro (L*W*H, senza pacchetto) |
| Peso verticale del tester di vibrazione | About5800 chilogrammo (senza pacchetto) |
| Amplificatore di potenza | |
| Potenza di uscita massimo | 32 KVA |
| S/N (rapporto segnale-rumore) s-/N | dB ≥65 |
| Tensione della potenza nominale | 100 V |
| Efficienza di conversione | ≥90% |
| Protezione di sistema | Sovratensione dell'uscita, uscita sopra flusso, amplificatore sopra la temperatura, tavola vibrante sopra spostamento, scorrevole orizzontale sopra spostamento, guasto del sistema di raffreddamento, sotto-tensione potenza di uscita, guasto di unità dell'amplificatore, interruzione di corrente di eccitazione, trifase guasto dell'alimentazione elettrica, ecc. |
| Dimensione dell'amplificatore di potenza | 1720*1200*850 millimetro (L*W*H, senza pacchetto) |
| Tavola di diffusione verticale | |
| Dimensione della Tabella | 1100 *1100mm |
| Materiale | Lega di alluminio |
| Frequenza operativa superiore | 500Hz (seno) |
| Fan | |
| Potere del fan | 15 chilowatt |
| Tasso di salto | 22 m3/min |
| Regolatore di vibrazione | |
| Hardware ospite | 2 canale di ingresso analogico di voltage/IEPE/electric charge/TEDS (può essere facoltativo), 24 bit incorporato ADC e fonte corrente costante di IEPE ed amplificatore della tassa per canale, unità di elaborazione di virgola mobile di 32 bit DSP, 1 canale di uscita di tensione analogica, 24 risoluzioni di DAC; irregolare progettazione del telaio con il bottone ed il morsetto di terra dell'arresto di emergenza; |
| Software di controllo | controllo di *Random: Larghezza di banda 1-5000hz della prova, strategia di controllo multicanale di sostegno, controllo casuale di limite del canale (dentellare), ecc. |
| * controllo di seno: La larghezza di banda 1-5000hz della prova, compreso frequenza costante, facente un passo, seno di spazzata, sostiene il controllo multicanale strategia, controllo sinusoidale di limite del canale (dentellare), misura di distorsione armonica. |
|
| * impatto tipico: requisiti elettromagnetici di sostegno secondo le norme internazionali. | |
| * ricerca di risonanza e risiedere | |
| Sensore di accelerazione | |
| L'hardware ospite | La sensibilità 30pc/g, risposta in frequenza 0.5-7000hz, distanza in miglia 500g, peso 10g, sbocco della laterale fine, 6 lunghi metro ha dedicato a basso rumore cavo; gamma di temperature -40°~160° |
| Computer | |
| Modello | LENOVO M4500 |
| Configuri | Pollici I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
Applicazione:
La tavola vibrante elettromagnetica è ampiamente usata nella difesa, nell'aviazione, nello spazio aereo, nelle comunicazioni, nell'elettronica, in automobili, in elettrodomestici ed in altre industrie. Questo tipo di attrezzatura è usato per la scoperta degli errori in anticipo, simulando la condizione di lavoro reale e la prova di forza della struttura, l'applicazione del prodotto è ampia, la larghezza dell'applicazione è ovvia, l'effetto della prova è notevole ed affidabile. Sinusoide, FM, spazzata, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione di ampiezza, controllo di tempo, controllo di computer completo di funzione, accelerazione fissa semplice/ampiezza fissa. Attrezzatura con omissione continua di eseguire 3 mesi di prove, prestazione stabile, qualità affidabile.
Servizi di servizio clienti:
Installazione di Ø
Addestramento di Ø (impiegati di formazione del cliente)
Calibratura di Ø
Manutenzione preventiva di Ø
Parti di ricambio di Ø
Assistenza di Ø via il telefono o Internet
Diagnosi di Ø e riparazione in loco/diagnosi e riparazione online
Persona di contatto: Ms. Kris Zhang
Telefono: 0086-0769-85914911
