Dettagli:
|
| Spinta di seno: | 600kgf | Spostamento continuato: | 51mm |
|---|---|---|---|
| Accelerazione massima: | 981m/s2 | Concedi il momento eccentrico: | >190N.m |
| Gamma di frequenza: | 5~2000Hz | Maximum Speed: | 2m/s |
| Diametro della bobina mobile: | Φ150mm | Carico massimo: | 120Kg (richiesta 45Kg del cliente) |
| Evidenziare: | Tester di vibrazione,Macchina della prova di vibrazione |
||

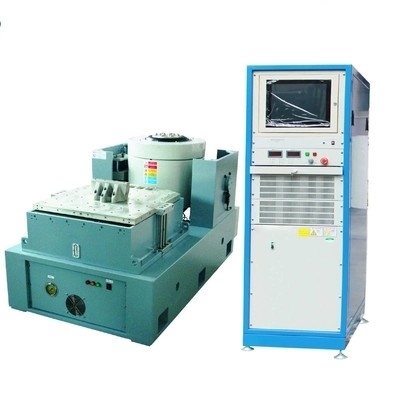

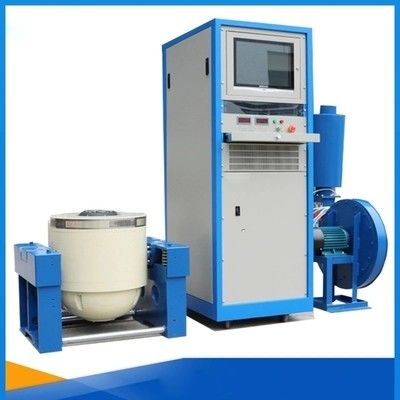

Il verticale dell'OEM/amplificatore orizzontale della Tabella della prova di vibrazione ha prodotto 8kVA
Alta prima frequenza di risonanza di ordine e l'ampio facendo uso di frequenza:
Ottimizzi la progettazione della struttura di scheletro dell'armatura, per rinforzare particolarmente la progettazione dei punti deboli quale la squadra angolare di scheletro della trasmissione della forza della struttura tradizionale dell'armatura, che efficacemente migliora la rigidità della trasmissione della forza. La nuova struttura del cilindro dell'anello rinforza il foro della colla e migliora la rigidezza della bobina. Ha aumentato significativamente la frequenza di prim'ordine di risonanza della bobina mobile, superante la simile qualità internazionale
Alta affidabilità della bobina di armatura:
La nuovi struttura e nuovo processo originali dell'anello di rinforzo di bobina di armatura significativamente migliorare l'affidabilità di resistenza di vibrazione della bobina di armatura nel luogo di lavoro di grande spinta, di alta vibrazione di accelerazione, di scossa e di temperatura elevata.
Raffreddamento a aria di alta efficienza:
Progettazione innovatrice del tunnel dell'aria di raffreddamento: la struttura migliore della presa d'aria, anello magnetico superiore sostituisce il tipo circolare presa d'aria del foro; la bobina di eccitazione adotta il passaggio di aria del favo e l'anello magnetico medio adotta il doppio tipo vento del flusso d'aria. La pista e l'anello magnetico più basso adottare una nuova struttura quale una presa d'aria cuneiforme, che migliora significativamente l'effetto di raffreddamento.
. Prova di vibrazione sinusoidale:
I parametri di controllo della prova di vibrazione di seno sono pricipalmente due, vale a dire la frequenza e l'ampiezza. Secondo il cambiamento e l'invariabile di frequenza divisi in a frequenza fissa e nella spazzata due. La prova a frequenza fissa pricipalmente è usata per:
A) Elaborazione di frequenza di risonanza: la frequenza di vibrazione del prodotto trovato nella frequenza della frequenza evidente di risonanza, le disposizioni dei parametri di vibrazione dell'ampiezza di vibrazione valutare la resistenza del prodotto alla vibrazione di risonanza.
B) Resistenza all'elaborazione costante di frequenza: Nel prodotto conosciuto facendo uso delle condizioni dell'ambiente di frequenza di vibrazione, può essere usato per determinare la frequenza della prova di vibrazione, lo scopo è di valutare il prodotto ad una frequenza data di rischio per resistere alla vibrazione.
Parametri di prestazione del sistema
| Tavola vibrante | |
| Spinta di seno | 600kgf |
| Spinta casuale | 600kgf |
| Spinta di impatto | 1200kgf |
| Gamma di frequenza | 5~2000Hz |
| Spostamento continuato | 51mm |
| L'impatto di spostamento | 51mm |
| Velocità massima | 2m/s |
| Accelerazione massima | 981m/s2 |
| Diametro della bobina mobile | Φ150mm |
| Concedi il momento eccentrico | >190N.m |
| Punto di collegamento del carico | piont 6 |
| Massa equivalente delle parti mobili | 6kg |
| I controsoffitti avvitano la dimensione (norma) | M8 |
| Tavolo luminoso della vite (diametro, circonferenza) | 8 su Φ100mm, 8 su Φ, 200mm. |
| Frequenza assiale di isolamento | <3Hz |
| Carico massimo | 120Kg (richiesta 45Kg del cliente) |
| Perdita dei flussi magnetici | <1mT |
| Dimensioni (senza imballare) (L×W×H) | 1600mm×985mm×850mm |
| Peso della tavola vibrante | 1850kg |
| Uscita dell'amplificatore | 8kVA |
| SNR | >65dB |
| Protezione di sistema | L'intero amplificatore di potenza ha: La sovratensione di griglia, la fase di griglia di potere di undervoltage, il guasto logico, la protezione del modulo di potere, la temperatura del modulo di potere, la sovracorrente dell'uscita, la sovratensione dell'uscita, l'alimentazione elettrica, la temperatura corporea delle unità di spostamento, delle unità, il legame esterno, il circuito di protezione ecc., quando tutto l'errore accade, spengono l'uscita, il suono e l'allarme leggero. Oltre alla protezione di cui sopra, inoltre ha scarti quadratici medi protettivi della protezione di tolleranza, dispositivi di una funzione dell'arresto di emergenza, come miglioramento del funzionamento. |
| Tensione della potenza nominale | 120Vrms |
| Efficienza dell'amplificatore | >95% |
| Fan | |
| Potere | 0.75kW |
| Flusso d'aria | 0.3m3/s |
| Diametro della condotta | 120mm |
| Pressione | 0.048kgf/cm2 |
| Tavola di estensione verticale | |
| Dimensione della Tabella | 600mm×600mm |
| Massa equivalente | 23kg |
| Frequenza superiore | 2000Hz |
| Materiali del controsoffitto | Di alluminio |
| Scorrevole orizzontale | |
| Dimensione della Tabella | 600mm×600mm |
| Spessore | 30mm |
| Peso dei controsoffitti | 36kg |
| Frequenza | 2000Hz |
| Sopportare numero | 1 |
| Sopportare peso | 0.58kg |
| Peso del connettore | 1.4kg |
| Carico massimo | 300kg |
| Materiali del controsoffitto | Di alluminio |
Servizi di servizio clienti:
Installazione di Ø
Addestramento di Ø (impiegati di formazione del cliente)
Calibratura di Ø
Manutenzione preventiva di Ø
Parti di ricambio di Ø
Assistenza di Ø via il telefono o Internet
Diagnosi di Ø e riparazione in loco/diagnosi e riparazione online
Persona di contatto: Ms. Kris Zhang
Telefono: 0086-0769-85914911
