Dettagli:
|
| Garanzia: | 1year | Modello: | GSA-87R |
|---|---|---|---|
| Dimensione (millimetro) (L*W*H): | 600*740*890 | Campo di misura (millimetro) (X*Y*Z): | 300*200*200 |
| Accuratezza di misurazione (μm): | 2.5+L/100 | Ripetibilità (μm): | 2,5 |
| Peso (chilogrammi): | 190kg | Risoluzione lineare della scala: | 0.5μm |
| Evidenziare: | sistema di misura di visione,Sistema ottico di visione |
||

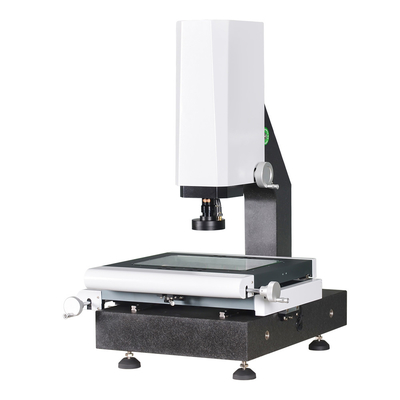

Il sistema ottico della visione ha misurato esattamente la risoluzione lineare di 0.5μM
presentazione del prodotto:
La macchina di misurazione ottica di serie di GSA è uno strumento importante utilizzato nel vostro processo del controllo di qualità del prodotto. Assicura l'accuratezza della dimensione del vostro prodotto, rende i vostri prodotti più competitivi.
Configurazione di hardware di alta precisione
La serie è configurata con il binario di guida lineare di alta precisione, fornisce l'esperienza unica dell'utilizzatore finale e della prestazione dinamica. Inoltre comprende l'anello di superficie programmabile completo dell'illuminazione di 8 sezioni LED, 3 trasduttori lineari ad alta definizione di asse 0.0005mm ed il software di misurazione potente.
Reingegnerizzazione

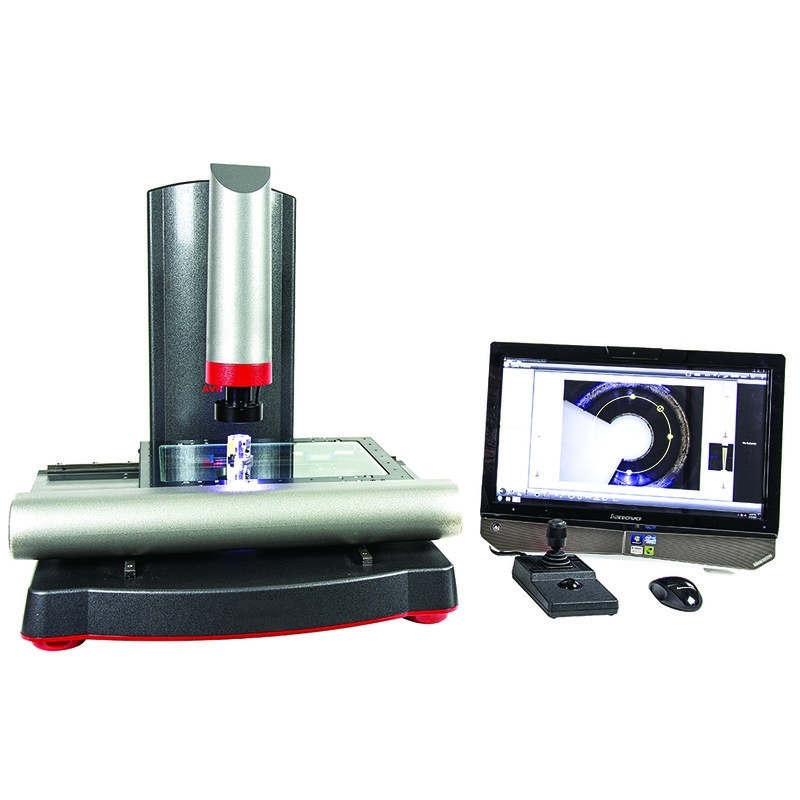

La serie VMM di GSA è compatibile con la sonda di tocco di Renishaw come configurazione facoltativa. Gli utenti possono raggiungere facilmente il 2D e le funzioni di misurazione 3D in una macchina. Il software può calcolare il contrappeso fra la lente ottica e la sonda di tocco, si assicura che tutti i risultati di misurazione siano all'interno di un sistema di coordinate. I risultati di misurazione possono essere uscita come disegni 3D per reingegnerizzazione.
Compatto ed accurato
La serie VMM di GSA è il modello più comune per la maggior parte delle fabbriche che fabbricano le parti accurate. Misura per i campioni della piccola quantità che misurano le applicazioni. il controllo di manuale di 3 assi, con software facile da usare, permette che l'operatore diriga facendo uso della macchina in un periodo ridotto stesso.
SPECIFICAZIONE
| Oggetti | GSA-87R | |
| Dimensione (millimetro) (L*W*H) | 600*740*890 | |
| Campo di misura (millimetro) (X*Y*Z) | 300*200*200 | |
| Accuratezza di misurazione (μm) | 2.5+L/100 | |
| Ripetibilità (μm) | 2,5 | |
| Peso (chilogrammi) | 190kg | |
| Immagine e misurare | CCD | macchina fotografica digitale del pixel 1.2million |
| Lente | Il manuale ha ammaccato lo zoom 0,7 -4.5X (lente elettronica facoltativa di risposte del segnale di ingrandimento) | |
| Ingrandimento | 18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento sarà differente) | |
| Campo visivo | 8.1~1.3mm (per riferimento soltanto, con la combinazione differente della lente e della macchina fotografica, il valore sarà differente) | |
| Distanza di funzionamento | 90mm | |
| Risoluzione lineare della scala | 0.5μm | |
| Sistema di azionamento | Controllo di manuale di asse di X/Y/Z | |
| Illuminazione |
Luce programmabile della superficie dell'anello di zona LED8, luce di parallelo del fondo del LED (facoltativa: luce coassiale)
|
|
