Dettagli:
|
| Garanzia: | 1 anno | packagePlace dell'origine: | Guangdong, Cina |
|---|---|---|---|
| Numero di modello: | GSA-4Y | Viaggio di asse di X/Y/Z (millimetri): | 400*300*200 |
| Accuratezza di misura: | X, Y≤ (1.5um+L/200) um | Risoluzione ottica della scala: | X/Y/Z 0.0005mm (0.5μm) |
| Ferrovia di guida: | Guida lineare classa p di alta precisione | Sensore di immagine: | 1.3 - 20 milione risoluzioni selezionabili |
| Evidenziare: | Video sistema di misura,Sistema di misurazione visivo |
||

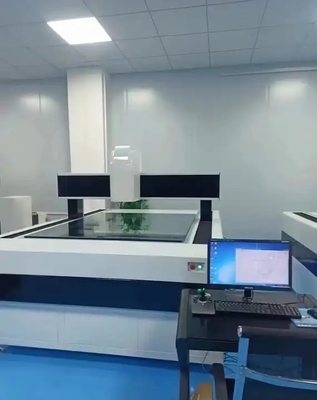

Il sistema di misura ottico del video CMM dell'automa è utilizzato nell'industria medica
presentazione del prodotto:

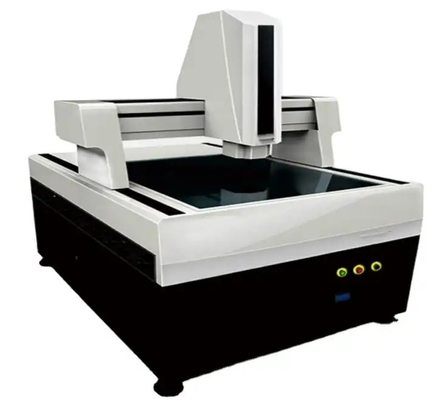

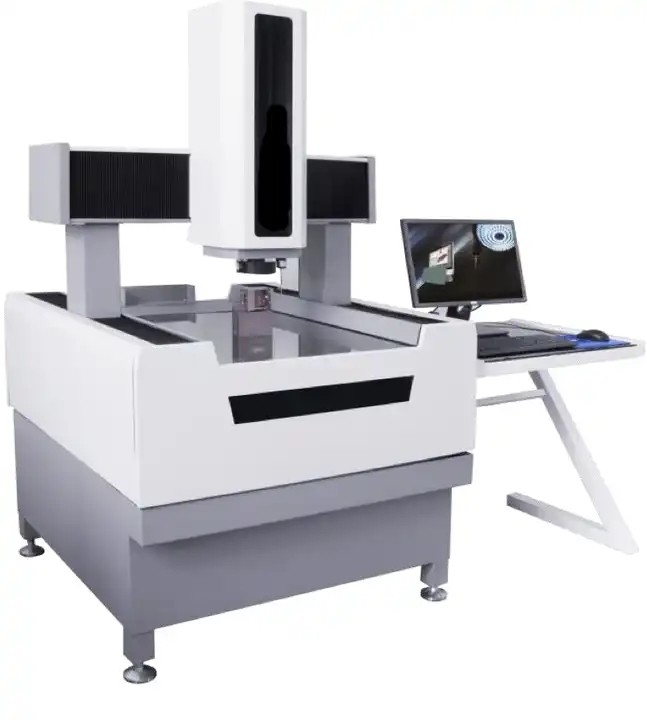

Il sistema di misura tridimensionale della visione di GSA-4Y è uno strumento di misura di alta precisione che può realizzare le misure senza contatto degli oggetti tridimensionali. Il sistema usa una macchina fotografica digitale e una sorgente luminosa per l'esplorazione, generando un gran numero di dati della nuvola del punto e poi usa 3D che modella il software per elaborare i dati per ottenere un modello 3D dell'oggetto. Questo sistema di misura della visione ha le caratteristiche di semplicità, della velocità, dell'efficienza e dell'accuratezza ed è ampiamente usato nell'ispezione di qualità del prodotto, nella progettazione e nella fabbricazione nelle industrie quali le automobili, l'aviazione, l'elettronica e la sanità.
|
Modello di macchina
|
GSA-4Y
|
GSA-5Y |
GSA-6Y
|
|
Viaggio di asse di X/Y/Z (millimetri)
|
400*300*200
|
600*500*300
|
800*600*300
|
|
Accuratezza di misura
|
X, Y≤ (1.5um+L/200) um
|
||
|
Risoluzione ottica della scala
|
X/Y/Z 0.0005mm (0.5μm)
|
||
|
Ferrovia di guida
|
Guida lineare classa p di alta precisione
|
||
|
Sensore di immagine
|
1.3 - 20 milione risoluzioni selezionabili
|
||
|
Lente ottica
|
alto zoom di definizione/PMS continuo 0.7-4.5X di ingrandimento
|
||
|
Ingrandimento della macchina fotografica
|
30-230X
|
||
|
Sorgente luminosa
|
Luce di contorno: Sorgente luminosa fredda coassiale di parallelo del LED
Luce di superficie: Otto divisioni della sorgente luminosa fredda del LED
|
||
|
Software di misura
|
Software speciale per la misura completamente automatica con la compensazione di multi-segmento
|
||
|
Dimensione esterna (millimetri)
|
980*940*1350
|
1300*1000*1700
|
1510*1170*1780
|
|
Peso (chilogrammi)
|
340
|
880
|
1100
|
|
Peso-cuscinetto (chilogrammi)
|
50
|
60
|
60
|
FQA:
Q: È la vostra società commerciale o una fabbrica?
: Abbiamo nostra propria fabbrica ed abbiamo installato in Cina dai tipi tecnici da Taiwan nel 1990 s, ora ci siamo sviluppati per essere un più dominatingsupplier per le scale lineari, video sistemi di misurazione, proiettori di profilo in Cina, la Corea ed il Vietnam e un fornitore principale nei paesi del manyother in Asia. per più opzioni (per rendere l'affare più semplice) per più di 24 anni che mettono a fuoco sul giacimento degli strumenti della prova e 18 anni che esportano esperienza. Come uno del fornitore più toppest a Dongguan, OEM/ODM è caloroso fromall di accoglienza di voi finchè ci confermate con il vostro requisito.
Persona di contatto: Ms. Kris Zhang
Telefono: 0086-0769-85914911
