Dettagli:
|
| Precisione ripetuta (mm): | 0,005 | Precisione di misura X, Y (μm): | 3.0+L/200 |
|---|---|---|---|
| Risoluzione della scala lineare: | 0,5μm | Corsa asse Z (mm): | 150 (può essere personalizzato a 300 mm) |
| Software: | Software di misura auto-sviluppato | Garanzia: | 1 anno |
| Evidenziare: | Macchina di misurazione ingranaggi FPC,macchina di misurazione ingranaggi CNC,sistema di misurazione della visione con precisione di 0 |
||

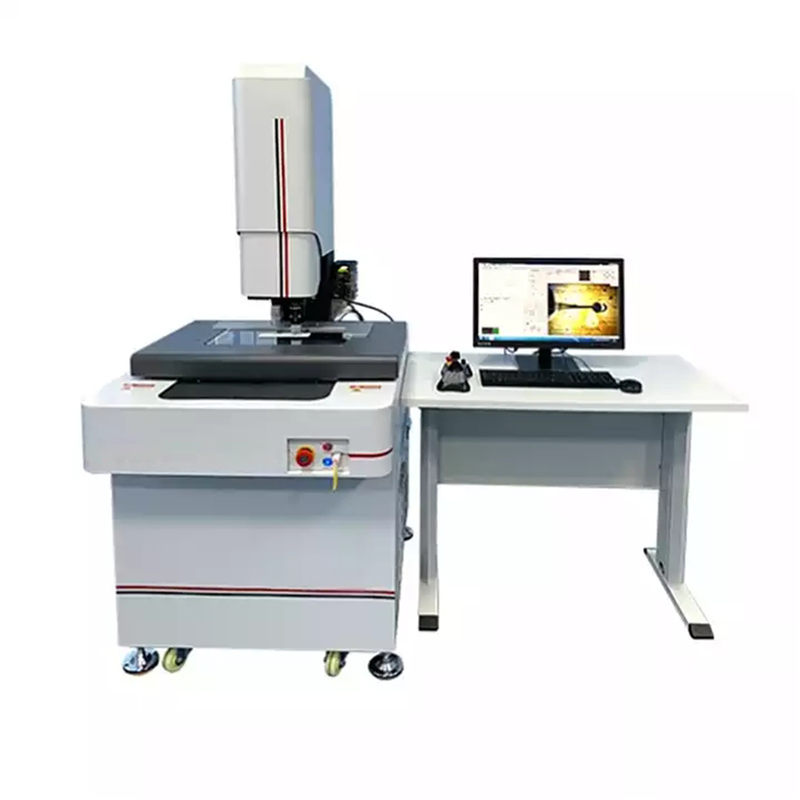

Macchina di misurazione dell'ingranaggio di CNC del video dell'attrezzatura ottica del sistema di visione multifunzionale
Introduzione al prodotto:
Lo strumento di misurazione dell'immagine può misurare con precisione punti, linee, cerchi e altri elementi e dispone di una potente funzione di output di report, particolarmente adatta per misurare un'ampia gamma di prodotti in grandi quantità.
Ampiamente usato in macchinari, elettronica, stampi, stampaggio a iniezione, hardware, gomma, elettrodomestici a bassa tensione, materiali magnetici, hardware di precisione, stampaggio di precisione, connettori, connettori, terminali, telefoni cellulari, elettrodomestici, computer (computer), cristalli liquidi televisori (LCD), circuiti stampati (circuiti stampati, PCB), automobili, apparecchiature mediche, orologi, strumenti e altre industrie.
Oggetto di misura:
LCD, FPC, PCB, circuiti stampati, viti, molle, orologi, orologi, contatori, connettori (connettori, terminali), ingranaggi, camme, filettature, modelli di raggio, modelli di filettatura, fili e cavi, strumenti, cuscinetti, hardware, parti stampate , schermi, schermi di prova, schermi di cemento, pannelli di rete (rete d'acciaio, modello SMT), ecc.
Elemento di misura:
Lunghezza, larghezza, altezza, distanza tra i fori, spaziatura, spaziatura dei perni, spessore, arco, diametro, raggio, scanalatura, angolo, angolo R, ecc.
Il corpo dello strumento di misurazione dell'immagine e le caratteristiche dell'applicazione:
1. Il dispositivo mobile rompe il design della trasmissione per ottenere movimenti stabili e veloci.
2. La colonna e la base sono realizzate con una struttura in granito di alta precisione, stabile e affidabile.
3. Dotato di software di misurazione multifunzione SBK-E per soddisfare le diverse esigenze di misurazione.
4. I file DXF possono essere importati per un rilevamento rapido.
5. I dati di misurazione possono essere importati in Word, Excel e AutoCAD.
6. Funzione di output grafico, risultati dei test facili da emettere.
7. Guida a rulli incrociati di precisione dell'asse XY per garantire la precisione e la durata della macchina.
8. L'asse Z adotta il binario di guida lineare argento per garantire una messa a fuoco stabile dell'asse Z e risolvere la messa a fuoco secondaria e la precisione della misurazione dell'immagine.
9. Obiettivo ad alta definizione e CCD ad alta risoluzione per la misurazione ad alta definizione dei prodotti.
10. L'obiettivo di posizione della carta avanzato del settore, facile da ottenere la commutazione dell'ingrandimento.
Specifiche:
| Modello | Manuale GSKA-1510 | GSKA-2010Manuale | GSKA-3020Manuale | GSKA-4030Manuale |
| Dimensione principale | 700*560*850 mm | 700*560*850 mm | 850*600*900 mm | 970*670*940 mm |
| Dimensioni della piattaforma in metallo | 345*250 mm | 345*250 mm | 450*350 mm | 650*350 mm |
| Dimensione della piattaforma di vetro | 220*150 mm | 220*150 mm | 340*240 mm | 480*370 mm |
| Vero colpo d'impulso | 150*100*120 mm | 200*100*130mm | 300*200*150 mm | 400*300*150mm |
| Il peso | 130 kg | 140 kg | 200 kg | 250 kg |
| Fondo macchina | Granito di livello 00 | |||
| Precisione lineare | (3+L/75)µm | |||
| Illuminazione di superficie | Anello LED forma sorgente di luce fredda super brillante (luminanza regolabile) | |||
| Contorno splendente | Luce di rotondità super luminosa a LED (luminanza regolabile) | |||
| Calcolare, calcolare la funzione | Software del sistema di misurazione di precisione REICA 2.5D | |||
| Forza di analisi | 0,001 mm | |||
| Ripetere la precisione | 0,002 mm | |||
| CCD | SONYchip1/3 CCD a colori | |||
| oculare | 0.5X (può scegliere 1X, 2x) | |||
| oggetto di vetro | Fattore di amplificazione 0,7X~4,5X 20X~120X | |||
| Alimentazione elettrica | AC90~264V 50/60Hz | |||
| Carico | 30 kg | |||
Tabella proposta: Capacità di carico≥350KG;dimensione (L*W*H): 1000×600×500 (mm)
