Dettagli:
|

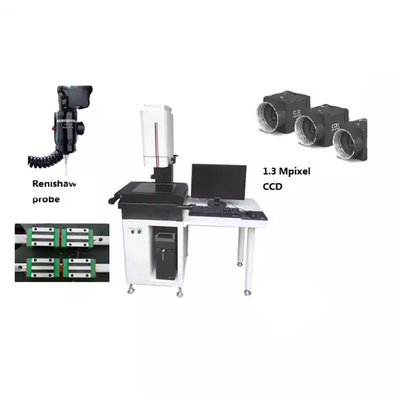

| Ingrandimento ottico: | 0,7-4,5X | Sonda opzionale: | SONDA MCP Renishaw |
|---|---|---|---|
| Risoluzione della scala lineare: | 0,5μm | Corsa asse Z (mm): | 150 (può essere personalizzato a 300 mm) |
| Software: | Software di misura auto-sviluppato | Garanzia: | 1 anno |
| Evidenziare: | Sistema di misurazione della visione 60Hz,sistema di misurazione della visione 0,7X |
||

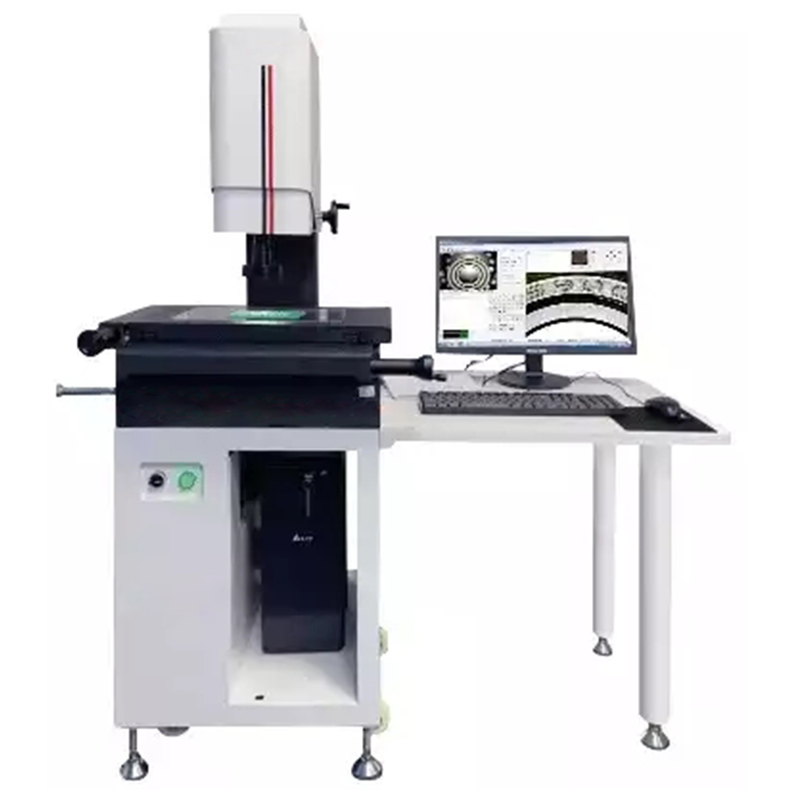

Sistema di misurazione della visione tridimensionale bidimensionale Strumento di misurazione ottico
Il principio di:
Lo strumento di misurazione manuale dell'immagine consiste nell'utilizzare un obiettivo zoom per ingrandire l'oggetto misurato, attraverso il dispositivo della fotocamera industriale CCD per inserire l'immagine nel computer, l'immagine amplificata dell'oggetto misurato viene trasmessa al software di misurazione, per senza contatto, rilevamento efficiente di varie misurazioni complesse della geometria del pezzo.
Caratteristiche del prodotto:
Rispetto allo strumento di misurazione automatica dell'immagine, i tre assi dello strumento di misurazione automatica dell'immagine sono azionati da motori, che possono realizzare misurazioni automatiche.Strumento di misurazione dell'immagine manuale a tre assi dalla misurazione del controllo manuale dell'operatore.Lo svantaggio è che la velocità di misurazione è lenta, la precisione della misurazione ripetuta è scarsa;I vantaggi sono il basso costo, il funzionamento senza programmazione, più conveniente per testare un singolo prodotto.Con lo sviluppo della tecnologia di controllo automatico, lo strumento di misurazione dell'immagine manuale è stato sostituito dallo strumento di misurazione dell'immagine automatico.
uso:
È adatto per la misurazione senza contatto di parti stampate, parti in plastica, film sottile, facile da deformare, facile da danneggiare e piccole dimensioni del pezzo, come gomma, plastica, hardware, orologi, industria leggera e altre industrie.
Specifiche:
| Modello | Manuale GSKA-1510 | GSKA-2010Manuale | GSKA-3020Manuale | GSKA-4030Manuale |
| Dimensione principale | 700*560*850 mm | 700*560*850 mm | 850*600*900 mm | 970*670*940 mm |
| Dimensioni della piattaforma in metallo | 345*250 mm | 345*250 mm | 450*350 mm | 650*350 mm |
| Dimensione della piattaforma di vetro | 220*150 mm | 220*150 mm | 340*240 mm | 480*370 mm |
| Vero colpo d'impulso | 150*100*120 mm | 200*100*130mm | 300*200*150 mm | 400*300*150mm |
| Il peso | 130 kg | 140 kg | 200 kg | 250 kg |
| Fondo macchina | Granito di livello 00 | |||
| Precisione lineare | (3+L/75)µm | |||
| Illuminazione di superficie | Anello LED forma sorgente di luce fredda super brillante (luminanza regolabile) | |||
| Contorno splendente | Luce di rotondità super luminosa a LED (luminanza regolabile) | |||
| Calcolare, calcolare la funzione | Software del sistema di misurazione di precisione REICA 2.5D | |||
| Forza di analisi | 0,001 mm | |||
| Ripetere la precisione | 0,002 mm | |||
| CCD | SONYchip1/3 CCD a colori | |||
| oculare | 0.5X (può scegliere 1X, 2x) | |||
| oggetto di vetro | Fattore di amplificazione 0,7X~4,5X 20X~120X | |||
| Alimentazione elettrica | AC90~264V 50/60Hz | |||
| Carico | 30 kg | |||
Tabella proposta: Capacità di carico≥350KG;dimensione (L*W*H): 1000×600×500 (mm)
I nostri servizi:
impegnata a offrire prodotti di alta qualità e servizi soddisfacenti ai nostri clienti.Consideriamo il servizio post-vendita con l'importanza che merita.
Se stai riscontrando un problema, lascia che la nostra conoscenza del prodotto e l'esperienza collettiva riducano al minimo il tuo disagio.
Vi offriamo supporto all'avviamento, servizi di misurazione, manutenzione, riparazioni, aggiornamenti e retrofit.Potete contare su di noi.
Ci dedichiamo a fornire supporto tecnico e servizi continui, inclusi ma non limitati a quanto segue:
1. Controllo e miglioramento del processo.
2. Addestramento e aggiornamento del macchinario.
3. Macchinari, metrologia, vendite e servizi.
4. Manutenzione specialistica, riparazione e ristrutturazione.
5. Servizi di consulenza e consulenza.
6. Supporto tecnico in linea.
7. Formazione in loco e assistenza post-vendita da parte dei nostri distributori in tutto il mondo.
I nostri servizi di supporto riguardano principalmente proiettore di profili, sistema di misurazione video (VMS), sistema di misurazione delle coordinate (CMS), presetting utensili, interferometro a luce bianca, strumento di misurazione dell'altezza, scala lineare, lettura digitale, IC, software di misurazione.
