Dettagli:
|
| Obiettivo per zoomare: | Obiettivo zoom 0,7－4,5X (luce coassiale opzionale) | Rapporto di ingrandimento dell'immagine: | 30－230X |
|---|---|---|---|
| Distanza di lavoro: | 82 mm | Risoluzione: | 0,0001 mm |
| Ripetibilità: | 1,5um | Garanzia: | 1 anno |
| Evidenziare: | Macchina di misurazione visiva di Stampings,0.7x Machin di misurazione visivo,macchina di misurazione visiva 4.5X |
||

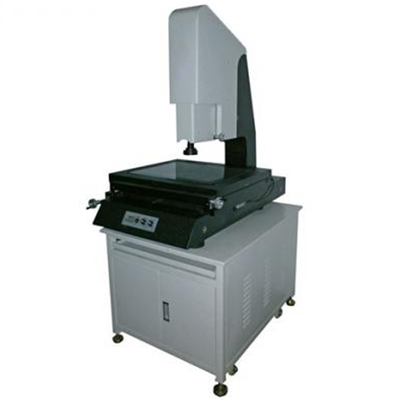

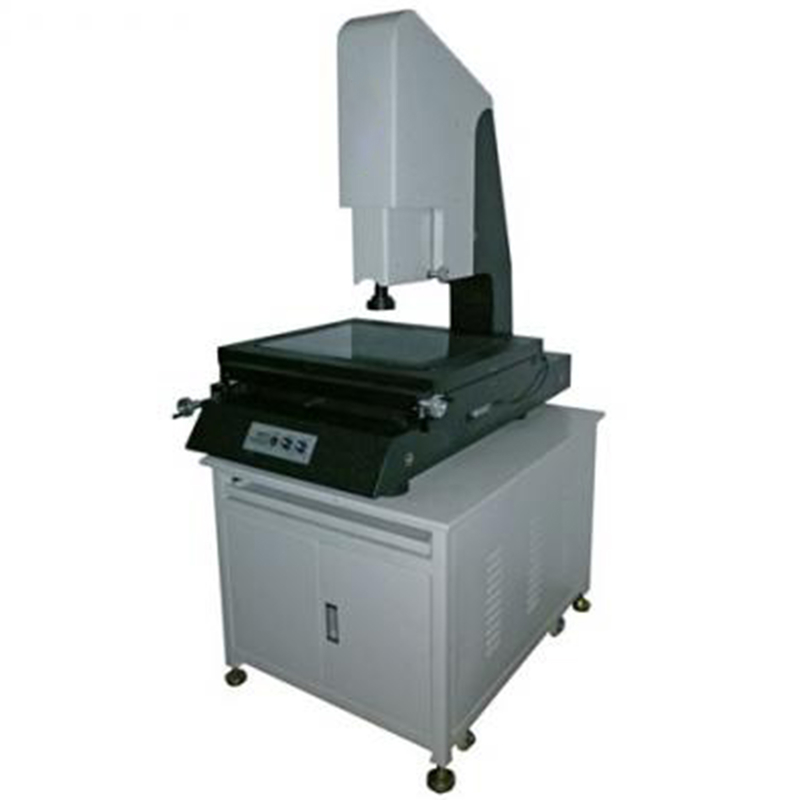

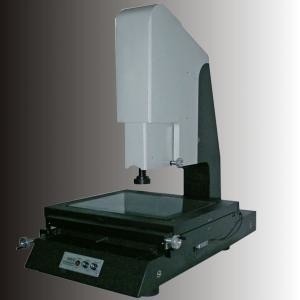

Zoom visivo 0.7-4.5X della macchina di misurazione del manuale semiautomatico 2-D
INTRODUZIONE GENERALE A MACCHINA DI MISURAZIONE DI VISIONE:
●Questa macchina di misurazione della visione è strumento di misura avanzato di lunghezza che integra le tecnologie quali i meccanici precisi, la tecnologia ottica, la tecnologia elettronica ecc.
●Questo sistema di misurazione della visione è progettato, fabbricato & ampiamente è fatto domanda per i prodotti il metallo, l'elettronica, il modanatura, PWB, premente il pezzo, connettore,
macchinario, metro, orologio, telefono cellulare, LCD, LED, industria leggera ed utenti quale l'università, istituto universitario, centro di ricerca.
●Questa macchina di visione con alta efficienza nella misurazione delle parti complesse & irregolari varie che considerano per contornare dimensione, forma di superficie degli strumenti, parti, componenti come il piatto del campione, premente pezzo, camme, vite, ingranaggio, taglierina di profilo, spillare, modellante, parti del telefono cellulare.
●Questo sistema di visione pricipalmente fatto domanda per gli scopi di misurazione di 2D immagine di &3D con la buona prestazione raggiungere il confronto che trova dai risultati di misurazione reali con l'obiettivo progettato e realizzare gli scopi misurare, ispezionare, calibrare come pure eseguire reingegnerizzazione.
APPLICAZIONE INDUSTRIALE A MACCHINA DI MISURAZIONE DI VISIONE:
Questo 2D sistema di misurazione della visione ampiamente è fatto domanda per le industrie ed i prodotti come qui sotto:
LCD, LED, PWB, Stampings, elettronica, connettore, modanatura, hardware, orologio ecc.
CARATTERISTICA & PRESTAZIONE:
1. L'alta base di marmo precisa con la colonna altamente rigida di caso è introdotta e fornita un banco da lavoro molto stabile per l'intera 2D macchina di misurazione della visione;
2. Il sistema di moto sta adottando la ferrovia precisa del cursore di V con le alte linearità che possono raggiungere il più alta accuratezza difficile;
3. La telecamera CCD di norma industriale 600TVA di colore qui ha fornito per rispondere per il requisito alto;
4. Sorgente luminosa fresca 3 del ciclo 8 della superficie programmabile di zona LED, luce dell'orlo di diretto-asse (facoltativo leggero coassiale);
5. L'alta scala ottica precisa è fornita della sua accuratezza fino a 0.001mm;
6. il software di misurazione Indipendente-in via di sviluppo può raggiungere manualmente un metodo di programmazione facile;
PARAMETRI TECNICI A MACCHINA DI MISURAZIONE DI VISIONE:
| Modello | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Viaggio di misurazione | |||||
| Viaggio dell'ascissa | 200mm | 300mm | 400mm | ||
| Viaggio dell'asse y | 100mm | 200mm | 300mm | ||
| Z - viaggio di asse (facoltativo) | 150mm | 150mm | 150mm | ||
| Banco da lavoro | |||||
| banco della lega di alluminio | 360×260mm | 570×355mm | 670×460mm | ||
| Banco di vetro | 260×160mm | 354×254mm | 459×359mm | ||
| Portante | 30kg | 50kg | 50kg | ||
| Sistema di misurazione & di visione | |||||
| CCD | Macchina fotografica a colori di alta risoluzione con 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (facoltativi leggeri coassiali) | ||||
| Rapporto di ingrandimento di immagine | 30-230X | ||||
| Distanza di funzionamento | 82mm | ||||
| Risoluzione | 0.0001mm | ||||
| Ripetibilità | 1.5um | ||||
| Accuratezza di misurazione (μm) |
≦ DI X-Y di asse (3+L/200) um, ≦ di asse di Z (visione che misura) (5+L/200) um |
||||
| In generale (millimetri) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Peso lordo (chilogrammi) | 160kg | 230kg | 320kg | ||
| Sistema illuminantesi | Luce di superficie programmabile di 3-Loop 8-Zone & luce dell'orlo | ||||
| Input di potere | 220V±10% (CA) 50HZ |
||||
Servizi di servizio clienti:
Installazione di Ø
Addestramento di Ø (impiegati di formazione del cliente)
Calibratura di Ø
Manutenzione preventiva di Ø
Parti di ricambio di Ø
Assistenza di Ø via il telefono o Internet
Diagnosi di Ø e riparazione in loco/diagnosi e riparazione online
