Dettagli:
|
| Zoom multiplo (schermo da 17 pollici): | 20x-120x, 30x-225x | CCD: | Colore, 1/3 di pollice, 8000000 PX |
|---|---|---|---|
| Distanza di lavoro: | 82 mm | Risoluzione: | 0,0001 mm |
| Ripetibilità: | 1,5um | Garanzia: | 1 anno |
| Evidenziare: | video macchina di misurazione 120x,video macchina di misurazione 225x,Macchina di misurazione di visione di CNC |
||

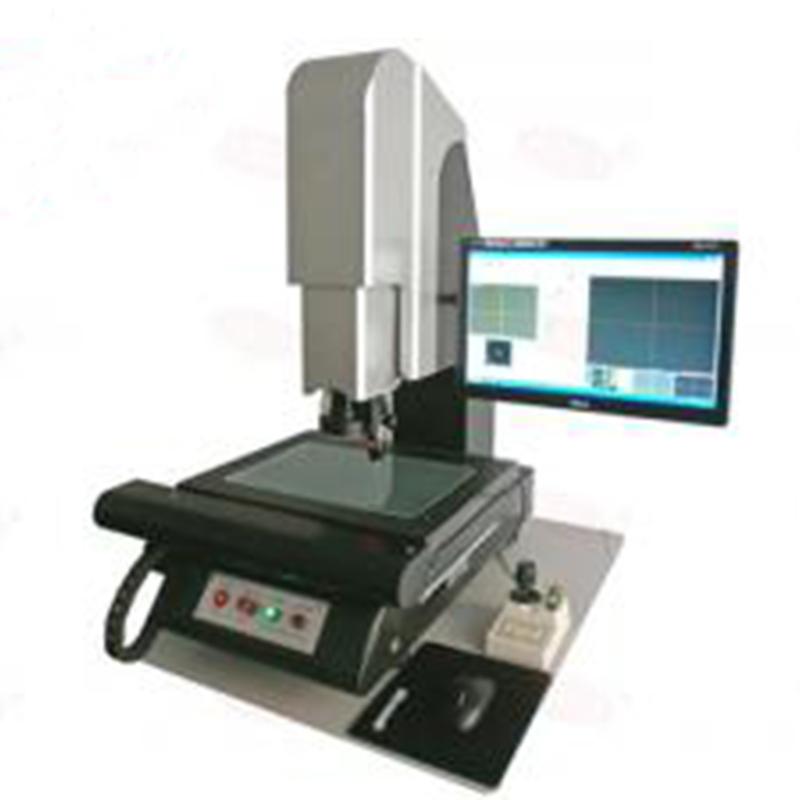

Macchina di misurazione del video del laboratorio di controllo di computer, macchina di misurazione ottica di visione di CNC
Applicazione con la video macchina di misura:
La macchina di misurazione automatica CMM è destinata per fare il pezzo da lavorare tridimensionale sul pendio, il giro, la fossa, le colonne, la palla, dimensione, dolce
fori come pure i geometricalterms quale la distanza fra gli elementi e gli angoli. Ed è ampiamente usata in mechinery, elettronica,
montaggi mobili, elettrodomestici, connettore, montaggi della macchina, dispositivo di precisione, plastica, hardware, circumjacentfields del computer ecc
ed altre industrie.
CARATTERISTICA & PRESTAZIONE:
1. L'alta base di marmo precisa con la colonna altamente rigida di caso è introdotta e fornita un banco da lavoro molto stabile per l'intera 2D macchina di misurazione della visione;
2. Il sistema di moto sta adottando la ferrovia precisa del cursore di V con le alte linearità che possono raggiungere il più alta accuratezza difficile;
3. La telecamera CCD di norma industriale 600TVA di colore qui ha fornito per rispondere per il requisito alto;
4. Sorgente luminosa fresca 3 del ciclo 8 della superficie programmabile di zona LED, luce dell'orlo di diretto-asse (facoltativo leggero coassiale);
5. L'alta scala ottica precisa è fornita della sua accuratezza fino a 0.001mm;
6. il software di misurazione Indipendente-in via di sviluppo può raggiungere manualmente un metodo di programmazione facile;
PARAMETRI TECNICI A MACCHINA DI MISURAZIONE DI VISIONE:
| Modello | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Viaggio di misurazione | |||||
| Viaggio dell'ascissa | 200mm | 300mm | 400mm | ||
| Viaggio dell'asse y | 100mm | 200mm | 300mm | ||
| Z - viaggio di asse (facoltativo) | 150mm | 150mm | 150mm | ||

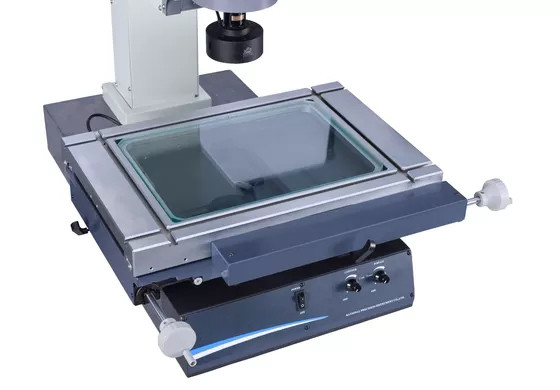

| Banco da lavoro | |||||
| banco della lega di alluminio | 360×260mm | 570×355mm | 670×460mm | ||
| Banco di vetro | 260×160mm | 354×254mm | 459×359mm | ||
| Portante | 30kg | 50kg | 50kg | ||
| Sistema di misurazione & di visione | |||||
| CCD | Macchina fotografica a colori di alta risoluzione con 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (facoltativi leggeri coassiali) | ||||
| Rapporto di ingrandimento di immagine | 30-230X | ||||
| Distanza di funzionamento | 82mm | ||||
| Risoluzione | 0.0001mm | ||||
| Ripetibilità | 1.5um | ||||
| Accuratezza di misurazione (μm) |
≦ DI X-Y di asse (3+L/200) um, ≦ di asse di Z (visione che misura) (5+L/200) um |
||||
| In generale (millimetri) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Peso lordo (chilogrammi) | 160kg | 230kg | 320kg | ||
| Sistema illuminantesi | Luce di superficie programmabile di 3-Loop 8-Zone & luce dell'orlo | ||||
| Input di potere | 220V±10% (CA) 50HZ |
||||
Servizi di servizio clienti:
Installazione di Ø
Addestramento di Ø (impiegati di formazione del cliente)
Calibratura di Ø
Manutenzione preventiva di Ø
Parti di ricambio di Ø
Assistenza di Ø via il telefono o Internet
Diagnosi di Ø e riparazione in loco/diagnosi e riparazione online
Persona di contatto: Ms. Kris Zhang
Telefono: 0086-0769-85914911
