Dettagli:
|
| Garanzia: | 12 mesi, 1 anno | Luogo di origine: | Guangdong |
|---|---|---|---|
| Accuratezza di ripetizione: | 0.002mm | Certificato: | ISO DEL CE |
| Ingrandimento obiettivo: | 0.7X-4.5X | Potere: | Elettronico |
| Moltiplicatore composito: | 20~128X | Carico: | 30kg |
| Evidenziare: | Il laser ha basato il sistema di misura della visione,sistema di misura di visione 4.5X |
||

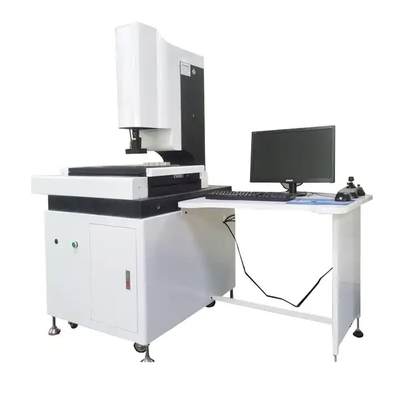

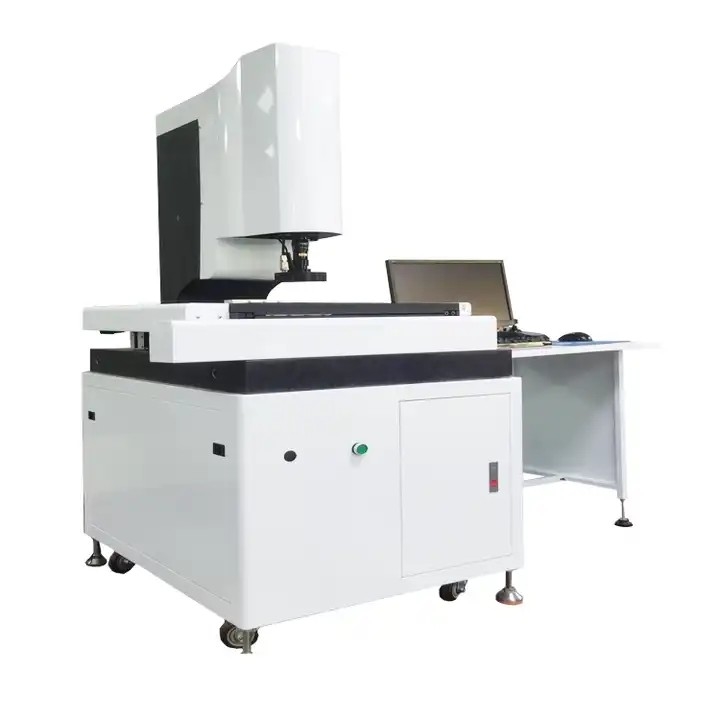

Il laser ha basato il sistema di misura di visione artificiale, produttori Directe Verkoop
Descrizione:
Il sistema di misura di visione artificiale è composto di macchina fotografica, la lente, la sorgente luminosa, carta di acquisizione di immagine ed il computer, attraverso la carta di acquisizione di immagine l'immagine dell'oggetto misurato è trasferito al computer, dopo l'elaborazione di immagini, otterrà la dimensione di oggetto misurata, la forma geometrica e le informazioni di qualità di superficie per il calcolo e l'elaborazione e poi secondo i parametri prestabiliti dell'obiettivo per la misura automatica o la misura manuale. Nel processo di produzione, le caratteristiche funzionali del sistema di misura di visione artificiale possono essere riassunte con l'uso del processo. Questa carta pricipalmente introduce le caratteristiche funzionali del sistema di misura di visione artificiale.
Caratteristiche:
In primo luogo, misura senza contatto
La tecnologia senza contatto di misura è la misura senza contatto dell'oggetto misurato tramite la telecamera CCD, o direttamente con la carta di acquisizione di immagine, carta speciale di acquisizione di immagine ed altra attrezzatura collegate all'oggetto misurato, facendo uso della telecamera CCD per introdurre l'immagine dell'oggetto nel computer e l'elaborazione di immagini e l'analisi corrispondenti e poi i risultati ottenuti e le norme corrispondenti sono confrontati. per realizzare la dimensione dell'oggetto, della forma, della qualità di superficie e dell'altra misura di informazioni. Secondo la struttura e l'installazione della telecamera CCD, possono essere divise nella misura tradizionale della telecamera CCD e nella misura industriale della lente. dovuto il prezzo elevato delle lenti industriali, la maggior parte delle macchine fotografiche tradizionali sono usati per raggiungere la misura senza contatto.
in secondo luogo, buona prestazione in tempo reale
Nel sistema di misura, in nessuna materia la sorgente luminosa, nella lente o nella carta di acquisizione di immagine, c'è certa gamma dinamica, anche nella situazione reale, la gamma dinamica sarà limitato fino ad un certo punto. Il sistema di misura di visione artificiale utilizza un sensore di CMOS per sostituire il sensore fotoelettrico tradizionale. Il sensore di CMOS è un convertitore del segnale numerico, che converte i segnali analogici in segnali numerici. La gamma dinamica del sensore di CMOS è più vasta di quella del sensore fotoelettrico tradizionale, in modo da quando l'oggetto misurato sta cambiando, può anche rispondere a tempo, che migliora la prestazione in tempo reale del sistema di misura di visione artificiale.
in terzo luogo. Ampia gamma di applicazione del sistema
Il sistema di misura di visione artificiale è stato ampiamente usato in tutti i settori, come: fabbricazione a semiconduttore, industria di imballaggio, ecc. Nell'industria manufatturiera a semiconduttore, il sistema di misura di visione artificiale è utilizzato nella rilevazione di dimensione del processo di produzione a semiconduttore; Nell'industria manufatturiera dell'automobile, il sistema di misura di visione artificiale è usato per l'interno e fuori della superficie del corpo dell'automobile e della rilevazione di dimensione corporea; Nell'industria di imballaggio, il sistema di misura di visione artificiale è usato per la rilevazione di dimensione di vario imballaggio dei prodotti. Allo stesso tempo, il sistema di misura di visione artificiale è inoltre ampiamente usato nell'industria del circuito stampato, nell'industria di stampa e dell'imballaggio, nell'industria di indumento e del tessuto, nell'industria del macchinario, ecc. La gamma dell'applicazione di sistema di misura di visione artificiale è molto ampia, ma perché la tecnologia di misura di visione artificiale è ancora sviluppantesi e migliorante, ancora ha un grande spazio per lo sviluppo nella fabbricazione dell'automobile, nella fabbricazione del macchinario ed in altri campi.
Caratteristiche tecniche e parametri:
| Modello | GSA3020 | GSA4030 | GSA5040 |
|
Colpo di misurazione (millimetri) Z DI X-Y |
300x200x150 | 400x300x180 | 500x400x200 |
| Peso della macchina (chilogrammi) | 285 | 350 | 450 |
| Peso del carico | 15kg | ||
| Accuratezza dell'asse y e di X (μm) | ≤3+L/200 (L è l'unità misurata millimetro di lunghezza) | ||
| accuratezza di Z-asse (μm) | ≤3+L/100 (L è l'unità misurata millimetro di lunghezza) | ||
| Distanza di funzionamento | 82mm | ||
| Risoluzione | 0.1μm | ||
| Ingrandimento obiettivo | 0.7X-4.5X | ||
| Moltiplicatore composito | 20~128X | ||
| Sistema di controllo | Il CNC ha chiuso il sistema di controllo del ciclo | ||
| Sistema di illuminazione | La sorgente luminosa di superficie e la trasmissione che la sorgente luminosa è LED, luminosità possono essere regolato | ||
| Sistema informatico | Windows 7 | ||

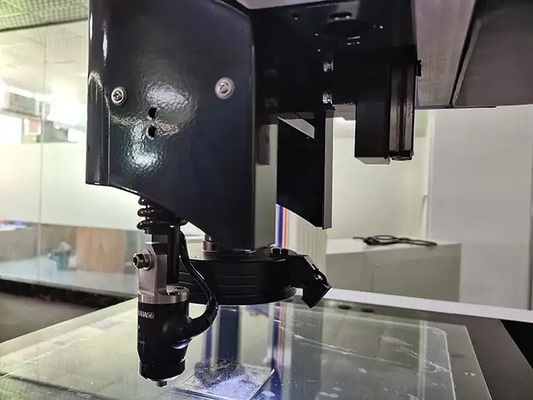

| Parti facoltative | Sonde. Laser del punto (per misurare l'altezza del campione. Planarità…) | ||
FQA:
1.Are la vostra società commerciale o una fabbrica?
La fabbrica + commerciale (integrazione), 17 anni che mettono a fuoco sugli strumenti della prova sistema, 11 anno che esporta l'esperienza.
2.How per scegliere i prodotti più adatti?
Il nostro gruppo professionale vi darà il migliore suggerimento finchè ci dite che genere di prova dovete fare e la specificazione richiesta.
3.What è il termine di consegna?
Al massimo di tempo, abbiamo azione nella fabbrica. Se non ci sono azione, normalmente, il termine di consegna è 15-20 giorni lavorativi dopo la ricevuta di deposito. Se siete
nel bisogno urgente, possiamo studiare la possibilità di concludere l'accordo speciale per voi.
4.Do voi accettare servizio di personalizzazione?
Sì, naturalmente, possiamo non solo offrire le macchine standard, ma le macchine anche su misura secondo la vostra richiesta. Non esitiamo a dirci vostri
requisito, proveremo il nostro meglio per soddisfare le vostre esigenze.
5.Can noi visitare la vostra fabbrica prima di ordine?
Sì, accoglienza caloroso e francamente vi invitiamo o il vostro gruppo per visitare la nostra fabbrica, contribuiremo a sistemare l'hotel e prendervi dall'aeroporto.
6.Do avete prima clienti del nostro paese?
Ora le nostre macchine di prove sono state vendute a più di 70 paesi, come U.S.A., il Canada, Russia, Regno Unito, Italia, Germania, l'Unione Europea, India,
Il Pakistan, Filippine, Singapore, la Tailandia ed il Vietnam, Brasile ecc.
7.How circa la vostra garanzia?
Generalmente, la nostra garanzia è di un anno. Durante il periodo della garanzia, possiamo offrire il supporto di tecnica e le parti della parte cambiano, necessariamente, i nostri ingegneri
può andare al vostro posto per migliore servizio.
8.How circa l'imballaggio per la macchina, è sicuro protetto durante il trasporto?
La nostra macchina è imballata dalla scatola di legno dell'esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prove all'estero dal mare o da aria
senza danno.
9.What è l'ordine processo?
Indagine - citazione - comunicazione - conferma di ordine - pagamento del deposito - produzione - che prova ed imballaggio di eliminazione degli errori - pagamento dell'equilibrio - -
consegna - ricezione del cliente - dopo servizio.
10.How per installare ed usare il prodotto
Il prodotto è spedito con istruzioni operative e video della versione inglese.
