Dettagli:
|
| Garanzia: | 1 anno | Luogo di origine: | Guangdong, Cina |
|---|---|---|---|
| Applicazione: | Macchinario, elettronica, plastica ecc | Materiale: | Acciaio, granito |
| Demension: | 670x660x950mm | WD: | 92mm |
| Precisione: | 3um | Carico: | 180KG |
| Evidenziare: | 2d macchina di misura di visione,macchina di misura di visione 3um |
||

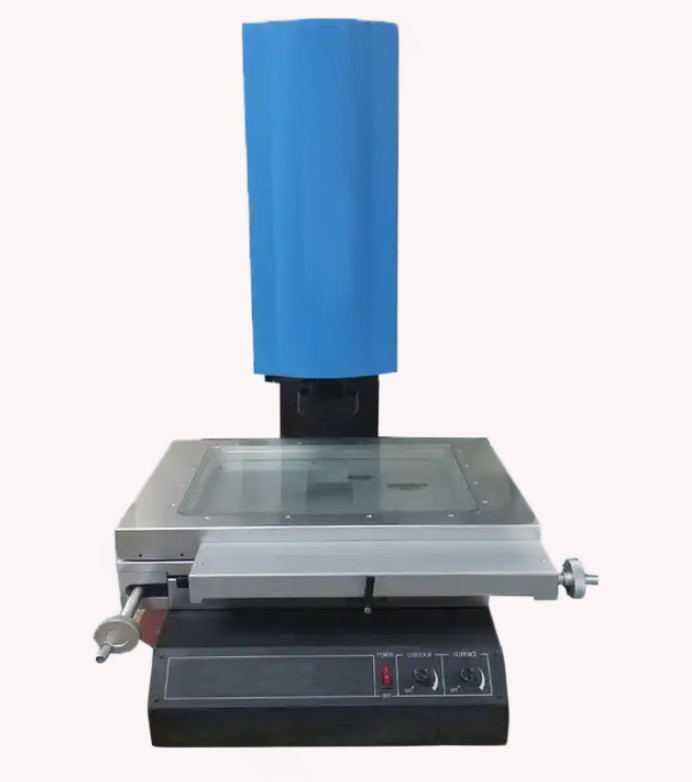

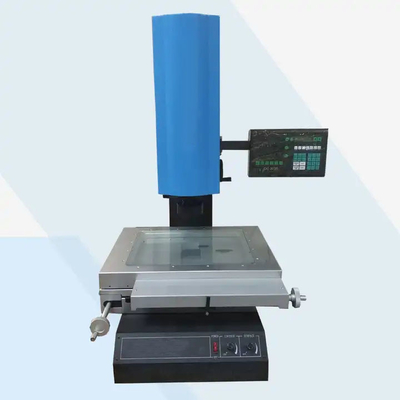

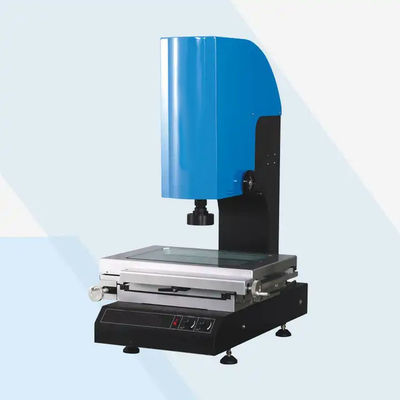

2d sistema di misura di visione con un'accuratezza di misura di (3+L/200) Um
Descrizione:
Il sistema di misura di visione artificiale è composto di macchina fotografica, la lente, la sorgente luminosa, carta di acquisizione di immagine ed il computer, attraverso la carta di acquisizione di immagine l'immagine dell'oggetto misurato è trasferito al computer, dopo l'elaborazione di immagini, otterrà la dimensione di oggetto misurata, la forma geometrica e le informazioni di qualità di superficie per il calcolo e l'elaborazione e poi secondo i parametri prestabiliti dell'obiettivo per la misura automatica o la misura manuale. Nel processo di produzione, le caratteristiche funzionali del sistema di misura di visione artificiale possono essere riassunte con l'uso del processo. Questa carta pricipalmente introduce le caratteristiche funzionali del sistema di misura di visione artificiale.
È stato ampiamente usato in macchinario, nell'elettronica, in aerospaziale, in automobilistico, militari, muffa ed altre industrie per la misura di precisione.
1. Può misurare il punto, la linea, il cerchio, l'arco e l'ovale, rettangolari e migliorare l'accuratezza con la funzione di posizionamento multipunto.
2. Nei termini della metrologia, la macchina può provare e dimensionare la larghezza, la lunghezza, l'altezza, lo spessore, il diametro, l'angelo, la rettitudine, la planarità, il perpendicularity, il grado circolare, il coaxiality, ecc.
3. combinazione di misure, struttura concentrare e l'intersezione della struttura, il punto mediano di costruzione, linea struttura, una struttura rotonda e punto di vista strutturale.
Caratteristiche tecniche e parametri:
|
Modello
|
GSA-2010
|
GSA-3020
|
GSA-4030
|
GSA-5040
|
|||
|
Tabella
|
Dimensione della Tabella del metallo (millimetri)
|
404*228
|
500*330
|
606*466
|
706*606
|
||
|
Dimensione di vetro della Tabella (millimetri)
|
260*160
|
350*280
|
450*350
|
550*450
|
|||
|
Colpo DI X-Y (millimetri)
|
200*100
|
300*200
|
400*300
|
500*400
|
|||
|
Capacità di carico
|
approssimativamente 15 chilogrammi
|
approssimativamente 20 chilogrammi
|
approssimativamente 30 chilogrammi
|
approssimativamente 35 chilogrammi
|
|||
|
Peso (chilogrammi)
|
180
|
260
|
315
|
500
|
|||
|
Dimensione (L*W*H, millimetri)
|
556*540*860
|
670*660*950
|
720*950*1020
|
800*1040*1020
|
|||
|
Sistema di obiettivi di misurazione
(Accessori standard) |
Macchina fotografica: TEO™ 1/3' “telecamera CCD di colore
|
||||||
|
Zoom: lente ottica professionale
Ingrandimento della lente di campo: 0.7~4.5X WD: 92mm |
|||||||
|
Video ingrandimento: FOV 30~190X: 7~1.1mm
|
|||||||
|
Risoluzione della scala: 0,5 μm
|
|||||||
|
Colpo di Z (millimetro)
|
Norma
|
150
|
|||||
|
Opzione
|
200
|
200~350
|
200~450
|
||||
|
Accuratezza E1*
|
Ex, μm del ≤ di y (3.0+L/200)
|
||||||
|
Accuratezza E2*
|
Μm del ≤ di Exy (4.0+L/200)
|
||||||
|
Illuminazione
|
La luce di superficie e la luce della trasmissione adottano il LED, luminosità regolabile
|
||||||
|
Potere
|
110/220V (CA), 50/60HZ 30W
|
||||||
FQA:
1.Are la vostra società commerciale o una fabbrica?
La fabbrica + commerciale (integrazione), 17 anni che mettono a fuoco sugli strumenti della prova sistema, 11 anno che esporta l'esperienza.
2.How per scegliere i prodotti più adatti?
Il nostro gruppo professionale vi darà il migliore suggerimento finchè ci dite che genere di prova dovete fare e la specificazione richiesta.
3.What è il termine di consegna?
Al massimo di tempo, abbiamo azione nella fabbrica. Se non ci sono azione, normalmente, il termine di consegna è 15-20 giorni lavorativi dopo la ricevuta di deposito. Se siete
nel bisogno urgente, possiamo studiare la possibilità di concludere l'accordo speciale per voi.
4.Do voi accettare servizio di personalizzazione?
Sì, naturalmente, possiamo non solo offrire le macchine standard, ma le macchine anche su misura secondo la vostra richiesta. Non esitiamo a dirci vostri
requisito, proveremo il nostro meglio per soddisfare le vostre esigenze.
5.Can noi visitare la vostra fabbrica prima di ordine?
Sì, accoglienza caloroso e francamente vi invitiamo o il vostro gruppo per visitare la nostra fabbrica, contribuiremo a sistemare l'hotel e prendervi dall'aeroporto.
6.Do avete prima clienti del nostro paese?
Ora le nostre macchine di prove sono state vendute a più di 70 paesi, come U.S.A., il Canada, Russia, Regno Unito, Italia, Germania, l'Unione Europea, India,
Il Pakistan, Filippine, Singapore, la Tailandia ed il Vietnam, Brasile ecc.
7.How circa la vostra garanzia?
Generalmente, la nostra garanzia è di un anno. Durante il periodo della garanzia, possiamo offrire il supporto di tecnica e le parti della parte cambiano, necessariamente, i nostri ingegneri
può andare al vostro posto per migliore servizio.
8.How circa l'imballaggio per la macchina, è sicuro protetto durante il trasporto?
La nostra macchina è imballata dalla scatola di legno dell'esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prove all'estero dal mare o da aria
senza danno.
9.What è l'ordine processo?
Indagine - citazione - comunicazione - conferma di ordine - pagamento del deposito - produzione - che prova ed imballaggio di eliminazione degli errori - pagamento dell'equilibrio - -
consegna - ricezione del cliente - dopo servizio.
10.How per installare ed usare il prodotto
Il prodotto è spedito con istruzioni operative e video della versione inglese.
