Dettagli:
|
| Garanzia: | 1 anno | Luogo di origine: | Guangdong, Cina |
|---|---|---|---|
| Dimensioni: | 770*810*1120mm | Gamma rotatoria dello schermo: | 0°~360° |
| Distanza di lavoro (mm): | 77,7 44,3 38,4 25,3 | Potere: | Elettronico, 110V/220V (CA), 50/60HZ, |
| Risoluzione (ascissa, asse y): | 0,001 millimetri | Certificazione: | CE |
| Evidenziare: | sistema di misura di visione 220V,Il CNC ha chiuso il sistema di misura della visione del ciclo |
||

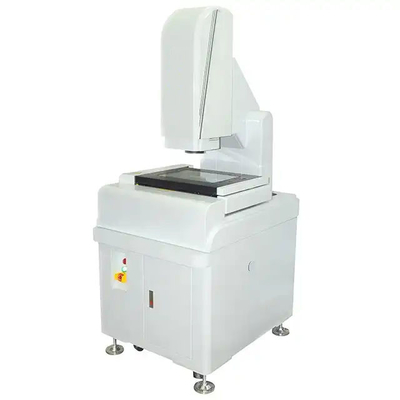

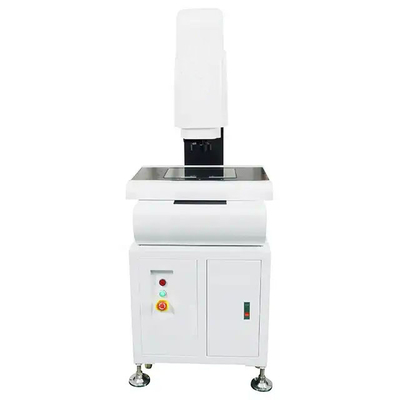

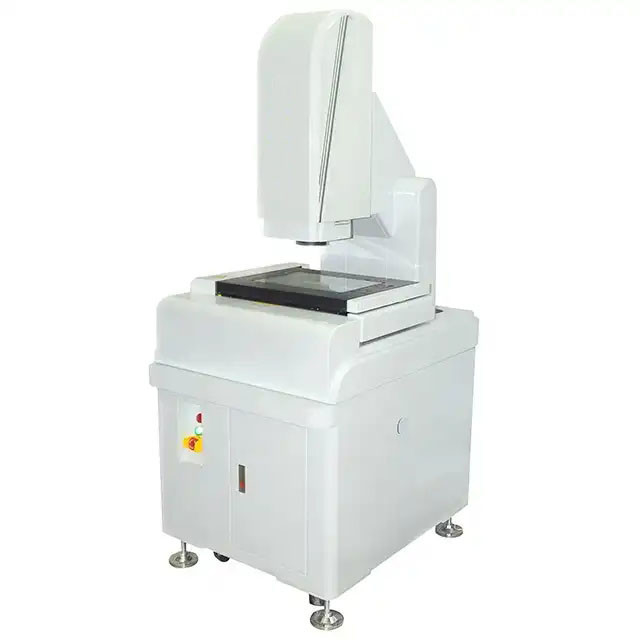

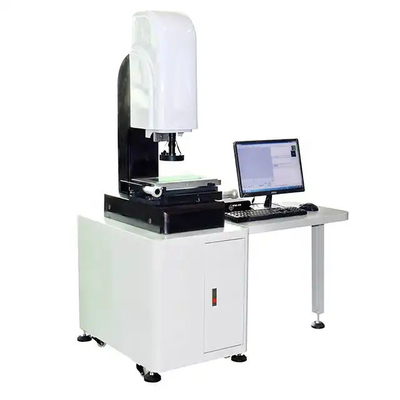

Controllo a circuito chiuso ottico ultra di alta risoluzione del sistema di misura di visione CNC
Descrizione:
Gli strumenti ottici di prova della visione possono essere utilizzati per individuare i difetti in vari prodotti o le dimensioni della misura, come l'analizzatore tridimensionale del laser, through esplorando i dati tridimensionali della superficie dell'oggetto misurato, possono direttamente misurare le dimensioni o alcune tolleranze di posizione e della forma, imprese di aiuto per trovare i difetti del prodotto più veloci e per fare un buon lavoro di controllo di qualità di prodotto.
L'accademia cinese di scienza e di educazione elettroniche di Canton di scienze ed il dipartimento fabbricante intelligente sta mettendo a fuoco sullo sviluppo e la ricerca della tecnologia d'esplorazione tridimensionale, con la popolarità dell'industrializzazione e dell'attrezzatura intelligente, inoltre ha lanciato una nuova attrezzatura ottica automatica di rilevazione.
La precisione di questa attrezzatura ottica automatica di rilevazione è migliore di 0.025mm. Dopo la progettazione del percorso d'esplorazione dell'oggetto misurato attraverso il software di programmazione di CONTROLLO del sistema di controllo numerico, il CONTROLLO di CASAIM può essere esame completamente automatizzato e produrre il rapporto di rilevazione con una chiave. Fornisce il supporto accurato di dati di prova 3D per sviluppo del prodotto, produzione, il montaggio, il controllo di qualità ed altri scenari dell'applicazione delle imprese fabbricanti.
|
Oggetto
|
GSA621-300
|
GSA621-400
|
GSA621-500
|
|
|
Dimensione (millimetro) (L * W * H)
|
1600*780*1700
|
1750*920*1700
|
1900*1080*1700
|
|
|
Campo di misura (millimetro) (X * Y * Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
|
Accuratezza di misurazione (µ m)
|
2.5+L/200
|
2.5+L/200
|
2.5+L/200
|
|
|
Ripetibilità (µ m)
|
2,5
|
2,5
|
2,5
|
|
|
Peso (chilogrammi)
|
320kg
|
390kg
|
460kg
|
|
|
Immagine e misurare
|
CCD
|
Telecamera CCD di colore del grado di Industrail
|
||
|
Lente
|
Zoom ammaccato manuale 1-10X dello zoom 0.7-4.5X/Auto
|
|||
|
Ingrandimento
|
18-195X (per riferimento soltanto. Con la macchina fotografica e la lente differenti l'ingrandimento
|
|||
|
Campo visivo
|
8.1~1.3mm
|
|||
|
Distanza di funzionamento
|
108mm
|
|||
|
Risoluzione lineare della scala
|
0,5 µ m. (0.1µ m. per opzione)
|
|||
|
Sistema di azionamento
|
Controllo di CNC, controllo del sistema di azionamento del servo di CA del fine-ciclo, della leva di comando, del topo o della tastiera.
|
|||
|
Illuminazione
|
Luce leggera di superficie programmabile dell'anello di 40 sezioni LED di 8 sezioni LED, luce co--axaillight e mobile dell'anello di colore del mult per opzione.
|
|||
FQA:
1.Are la vostra società commerciale o una fabbrica?
La fabbrica + commerciale (integrazione), 17 anni che mettono a fuoco sugli strumenti della prova sistema, 11 anno che esporta l'esperienza.
2.How per scegliere i prodotti più adatti?
Il nostro gruppo professionale vi darà il migliore suggerimento finchè ci dite che genere di prova dovete fare e la specificazione richiesta.
3.What è il termine di consegna?
Al massimo di tempo, abbiamo azione nella fabbrica. Se non ci sono azione, normalmente, il termine di consegna è 15-20 giorni lavorativi dopo la ricevuta di deposito. Se siete
nel bisogno urgente, possiamo studiare la possibilità di concludere l'accordo speciale per voi.
4.Do voi accettare servizio di personalizzazione?
Sì, naturalmente, possiamo non solo offrire le macchine standard, ma le macchine anche su misura secondo la vostra richiesta. Non esitiamo a dirci vostri
requisito, proveremo il nostro meglio per soddisfare le vostre esigenze.
5.Can noi visitare la vostra fabbrica prima di ordine?
Sì, accoglienza caloroso e francamente vi invitiamo o il vostro gruppo per visitare la nostra fabbrica, contribuiremo a sistemare l'hotel e prendervi dall'aeroporto.
6.Do avete prima clienti del nostro paese?
Ora le nostre macchine di prove sono state vendute a più di 70 paesi, come U.S.A., il Canada, Russia, Regno Unito, Italia, Germania, l'Unione Europea, India,
Il Pakistan, Filippine, Singapore, la Tailandia ed il Vietnam, Brasile ecc.
7.How circa la vostra garanzia?
Generalmente, la nostra garanzia è di un anno. Durante il periodo della garanzia, possiamo offrire il supporto di tecnica e le parti della parte cambiano, necessariamente, i nostri ingegneri
può andare al vostro posto per migliore servizio.
8.How circa l'imballaggio per la macchina, è sicuro protetto durante il trasporto?
La nostra macchina è imballata dalla scatola di legno dell'esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prove all'estero dal mare o da aria
senza danno.
9.What è l'ordine processo?
Indagine - citazione - comunicazione - conferma di ordine - pagamento del deposito - produzione - che prova ed imballaggio di eliminazione degli errori - pagamento dell'equilibrio - -
consegna - ricezione del cliente - dopo servizio.
10.How per installare ed usare il prodotto
Il prodotto è spedito con istruzioni operative e video della versione inglese.
